Bộ điều khiển nhiệt độ KPN – Temperature controller KPN Series
Tính năng Bộ điều khiển nhiệt độ KPN – Temperature controller KPN – Hãng Autonics
• Tốc độ lấy mẫu siêu nhanh (nhanh hơn 10 lần so với các model hiện hành)
• Màn hình rộng và đèn LED có độ sáng cao giúp người dùng dễ dàng quan sát trạng thái
• Dễ dàng kiểm tra giá trị MV của ngõ ra điều khiển bằng biểu đồ cột
• Điều khiển làm nóng / làm lạnh bằng chế độ tự động / thủ công
• Cho phép cài đặt thông số bằng máy tính (thông qua truyền thông USB hoặc RS485)
• Có thể tùy chọn ngõ ra điều khiển SSR hoặc ngõ ra dòng điện
• Có chức năng cảnh báo mất kết nối với bộ gia nhiệt (ngõ vào CT)
※Bộ biến dòng (CT), bán riêng: CSTC-E80LN, CSTC-E200LN
• Cài đặt nhiều giá trị SV (tối đa 4 giá trị) (bằng cách sử dụng chân ngõ vào số)
• Tiết kiệm không gian nhờ thiết kế nhỏ gọn: khối phía sau dài 64.5mm (ngắn hơn 38% so với model khác)
• Nắp che khối đấu nối, bán riêng: R A-COVER
• Ngõ vào đa dạng / dải ngõ vào rộng
Hiển thị dưới dạng biểu đồ cột |

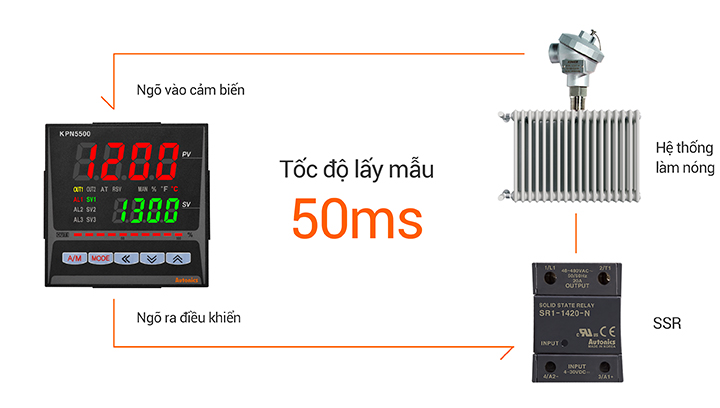

Tốc độ lấy mẫu cao 50 ms |

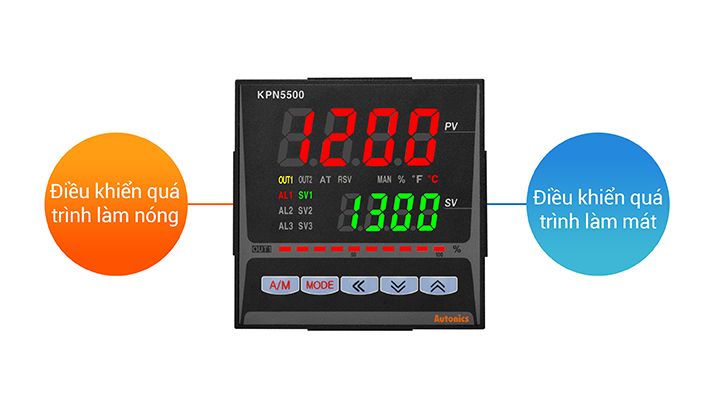

Điều khiển đồng thời hệ thống làm nóng / làm mát |
Chuyển đổi giữa ngõ ra dòng và ngõ ra điều khiển SSR |
Thông tin đặt hàng Bộ điều khiển nhiệt độ KPN – Temperature controller KPN
Bảng thông số kỹ thuật Bộ điều khiển nhiệt độ KPN – Temperature controller KPN
Series | KPN52 | KPN53 | KPN55 | |
Nguồn điện | 100-240VACᜠ 50/60Hz | |||
Dải điện áp cho phép | 90 đến 110% điện áp định mức | |||
Công suất tiêu thụ | Max. 15VA | |||
Cách thức hiển thị | 7 đoạn (đỏ, xanh), biểu đồ cột: đỏ, xanh | |||
Kích thước thông số |
PV (W×H) | 8.5×17.0mm | 7.0×14.6mm | 11.0×22.0mm |
SV (W×H) | 6.0×12.0mm | 6.0×12.0mm | 6.0×12.0mm | |
Loại ngõ vào | RTD | JPt100Ω, DPt100Ω, DPt50Ω, Cu100Ω, Cu50Ω, Niken 120Ω (6 loại) | ||
TC | K, J, E, T, L, N, U, R, S, B, C, G, PLII (13 loại) | |||
Analog | ㆍĐiện áp: 0-100 mV, 0-5 V, 1-5 V, 0-10 V (4 loại) ㆍDòng điện: 0-20mA, 4-20mA (2 loại) | |||
Sai số hiển thị | RTD | ㆍỞ nhiệt độ phòng (23±5℃): (PV ±0.3% hoặc ±1℃, chọn giá trị cao hơn) ±1 chữ số ※1 ㆍNgoài nhiệt độ phòng: (PV ±0.5% hoặc ±2℃, chọn giá trị cao hơn) ±1 chữ số |
||
TC | ||||
Analog | Ở nhiệt độ phòng (23±5℃): ±0.3% F.S.±1 chữ số, ngoài nhiệt độ phòng: ±0.5% F.S.±1 chữ số | |||
Ngõ vào CT | ±5% F.S.±1 chữ số | |||
Ngõ ra điều khiển | Relay | OUT1, OUT2: 250VACᜠ 5A 1a | ||
SSR | Max. 11VDCᜡ±2V 20mA | |||
Dòng điện | Tùy chọn 0-20mA hoặc 4-20mA (tải: max. 500Ω) | |||
N.ra cảnh báo | Relay | AL1, AL2, AL3: 250VACᜠ 3A 1a | ||
Ngõ ra tùy chọn | Truyền dẫn | 4-20mA (tải max. 600Ω, sai số ngõ ra: ±0.3% F.S.±1 chữ số) | ||
Truyền thông | Ngõ ra truyền thông RS485 (giao thức modbus RTU) | |||
Ngõ vào tùy chọn | CT | 0.0-50.0A (phạm vi đo dòng điện sơ cấp của bộ nhiệt) ※Tỉ số CT: 1/1000 | ||
Cài SV từ xa | 1-5VDCᜡ hoặc 4-20mA (ngõ vào dòng điện: sử dụng điện trở bổ sung 250Ω) | |||
Ngõ vào số | ㆍNgõ vào tiếp điểm: ON – max. 2kΩ, OFF – min. 90kΩ ㆍNgõ vào không tiếp điểm: ON – điện áp dư max. 1.0V, OFF – dòng điện rò rỉ max. 0.1mA |
|||
Loại điều khiển |
Làm nóng,làm lạnh | Điều khiển ON/OFF, điều khiển P, PI, PD, PID | ||
Làm nóng&làm lạnh | ||||
Độ trễ | ㆍTC/RTD: từ 1 đến 100℃/℉ (0.1 đến 100.0℃/℉) ㆍAnalog: 1 đến 100 đơn vị | |||
Dải tỉ lệ (P) | 0.1 đến 999.9℃(0.1 đến 999.9%) | |||
Thời gian tích phân (I) | 0 đến 9999 giây | |||
Thời gian vi phân (D) | 0 đến 9999 giây | |||
Thời gian điều khiển (T) | Ngõ ra relay, ngõ ra điều khiển SSR: 0.1 đến 120.0 giây Ngõ ra dòng điện + ngõ ra điều khiển SSR: 1.0 đến 120.0 giây |
|||
Giá trị thiết lập lại bằng thủ công | 0.0 đến 100.0% | |||
Chu kỳ lấy mẫu | 50ms | |||
Độ bền điện môi | 2000VAC 50/60Hz trong 1 phút (giữa chân nối dây nguồn và chân nối dây ngõ vào) | |||
Độ rung cho phép | Biên độ 0.75mm ở tần số từ 5 đến 55Hz (trong 1 phút) theo mỗi phương X, Y, Z trong 2 giờ | |||
Tuổi thọ relay | Về cơ khí | Trên 10,000,000 lần hoạt động | ||
Về điện | Trên 100,000 lần hoạt động (tải thuần trở 250VAC 3A) | |||
Điện trở cách điện | Trên 100MΩ (tại 500VDC) | |||
Chống nhiễu | Nhiễu xung vuông (độ rộng xung 1㎲) ±2kV pha R, pha S | |||
Thời gian lưu bộ nhớ | Khoảng 10 năm (khi sử dụng loại bộ nhớ bán dẫn loại vĩnh cửu) | |||
Môi trường | Nhiệt độ | Vận hành: -10 đến 50℃, bảo quản: -20 đến 60℃ | ||
Độ ẩm | Vận hành: 35 đến 85%RH, bảo quản: 35 đến 85%RH | |||
Tiêu chuẩn bảo vệ | IP65 (mặt trước, tiêu chuẩn IEC) | |||
Loại cách điện | Cách điện hai lớp hay cách điện tăng cường (ký hiệu: , độ bền điện môi giữa ngõ vào đo và nguồn điện: 1kV) |
|||
Chứng nhận | ||||
Khối lượng※2 | Khoảng 230g (khoảng 160g) | Khoảng 316g (khoảng 220g) |
※1. Bộ điều khiển nhiệt độ KPN – Temperature controller KPN Ở nhiệt độ phòng (23℃±5℃)
ㆍCan nhiệt loại K, J, T, N, E, trong điều kiện dưới -100℃ / loại L, U, PLⅡ, RTD Cu50, DPt50: (PV ±0.3% hoặc ±2℃, chọn giá trị cao hơn) ±1 chữ số
ㆍCan nhiệt loại C, G và R, S, trong điều kiện dưới 200℃: (PV ±0.3% hoặc ±3℃, chọn giá trị cao hơn) ±1 chữ số
ㆍCan nhiệt loại B, trong điều kiện dưới 400℃: không có sai số tiêu chuẩn.
Bộ điều khiển nhiệt độ KPN – Temperature controller KPN Ngoài nhiệt độ phòng
ㆍRTD Cu50, DPt50: (PV 0.5% hoặc ±3℃, chọn giá trị cao hơn) ±1 chữ số
ㆍRTD R, S, B, C, G: (PV ±0.5% hoặc ±10℃, chọn giá trị cao hơn) ±1 chữ số
ㆍCảm biến khác: dưới -100℃, trong khoảng ±5℃
※2. Khối lượng gồm cả bao bì. Giá trị trong ngoặc là khối lượng của riêng thiết bị.
※ Thông số trong mục Môi trường không áp dụng trong trường hợp đóng băng hay ngưng tụ.
