Trong thiết kế hệ thống điều khiển tự động hóa và máy móc công nghiệp, an toàn lao động luôn là tiêu chí được đặt lên hàng đầu. Giữa hàng trăm thiết bị trên mặt tủ điện, nút dừng khẩn cấp (Emergency Stop Switch – E-Stop) đóng vai trò là “Phanh cứu sinh” cuối cùng. Khi xảy ra sự cố đột xuất nguy hiểm đến tính mạng con người hoặc an nguy của máy móc, một cú nhấn vào nút dừng khẩn phải ngay lập tức ngắt nguồn động lực, đưa hệ thống về trạng thái dừng an toàn tuyệt đối.

Đạt các tiêu chuẩn quốc tế nghiêm ngặt nhất về an toàn, dòng nút dừng khẩn IDEC YW Series ø22mm (Nhật Bản) từ lâu đã trở thành lựa chọn tin cậy của các kỹ sư cơ điện. Bài viết này sẽ phân tích chuyên sâu về các cơ chế bảo vệ cốt lõi, thông số kỹ thuật, cấu trúc mã hàng và kỹ thuật lắp đặt của dòng thiết bị đặc thù này.

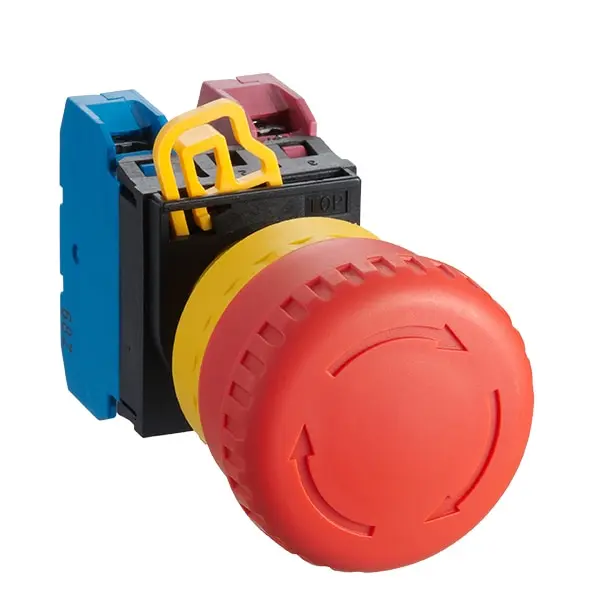

Nút dừng khẩn IDEC EMC YW E-STOP

1. CÁC CƠ CHẾ AN TOÀN ĐỘC QUYỀN TRÊN NÚT DỪNG KHẨN IDEC YW

Không giống như các dòng nút nhấn thông thường, một nút dừng khẩn cấp đúng nghĩa bắt buộc phải tích hợp các cơ chế cơ khí đặc biệt để ngăn ngừa mọi tình huống lỗi của con người hoặc lỗi thiết bị. Dòng YW của IDEC sở hữu những cải tiến công nghệ lõi sau:

Tính năng Nút dừng khẩn IDEC

1.1 Cơ chế Khóa an toàn (Safety Lock Mechanism)

Cơ chế này đảm bảo rằng khi người vận hành ấn nút xuống, hành động khóa cơ học sẽ diễn ra ngay lập tức. Nút nhấn sẽ bị khóa cứng ở vị trí lún sâu và các tiếp điểm NC (Thường đóng) sẽ bị mở ra cưỡng bức. Hệ thống không thể tự ý trả về trạng thái ban đầu nếu không có sự can thiệp có chủ đích của con người (bằng cách xoay đầu nút hoặc kéo đầu nút tùy loại). Cơ chế này ngăn chặn tuyệt đối tình trạng nút bị nảy ngược trở lại do lực đàn hồi của lò xo thông thường khi người vận hành thao tác quá nhẹ hoặc chưa đủ lực.

1.2 Cơ chế Tác động mở cưỡng bức (Direct Opening Action)

Theo tiêu chuẩn an toàn quốc tế IEC 60947-5-5, nút dừng khẩn cấp phải có tính năng tác động mở trực tiếp. Điều này có nghĩa là lực ấn từ bàn tay của người vận hành sẽ truyền trực tiếp bằng cơ khí để đẩy tách rời các tiếp điểm NC ra, không phụ thuộc vào lực đẩy của lò xo bên trong.

Trong môi trường công nghiệp, khi dòng điện quá tải chạy qua có thể gây ra hiện tượng hồ quang làm dính hoặc hàn chết hai bề mặt tiếp điểm lại với nhau. Đối với nút nhấn thông thường, lò xo không đủ lực để tách tiếp điểm bị dính, khiến mạch điện vẫn thông dù nút đã bị ấn xuống. Với nút dừng khẩn YW IDEC, lực ấn cơ học trực tiếp từ bàn tay sẽ phá vỡ mối hàn dính tiếp điểm (nếu có), cưỡng bức mạch điện phải ngắt mở ra, đảm bảo an toàn tuyệt đối.

1.3 Thiết kế Mũ nút bảo vệ an toàn (Safe Pushbutton Design)

Phần đầu mũ nấm của nút dừng khẩn YW được thiết kế với kích thước lớn (ø40mm). Bề mặt thấu kính nhựa của phiên bản có đèn hoặc nhựa đặc của phiên bản không đèn được bo tròn hoàn hảo, không có các góc sắc nhọn. Thiết kế này giúp người vận hành có thể dùng cả lòng bàn tay, nắm tay, hoặc thậm chí là cùi chỏ để đập mạnh vào nút trong các tình huống phản xạ khẩn cấp mà không gây chấn thương cho tay.

1.4 Cơ chế Nhả khóa kép thông minh (Pull / Turn to Release)

Đầu nút dừng khẩn YW IDEC được tích hợp cơ chế giải phóng khóa cực kỳ linh hoạt:

Xoay để nhả khóa (Turn to Release): Sau khi sự cố đã được khắc phục hoàn toàn, người vận hành xoay nhẹ đầu mũ nấm theo chiều kim đồng hồ (theo chỉ dẫn của mũi tên in trên mặt nút), nút sẽ tự động nảy lên.
Kéo để nhả khóa (Pull to Release): Thiết bị cũng cho phép nhả trạng thái khóa bằng cách dùng tay kéo thẳng đầu mũ nấm ra phía trước.

Sự kết hợp kép này giúp người bảo trì thao tác reset hệ thống nhanh chóng và thuận tiện hơn tùy thuộc vào thói quen vận hành.

2. PHÂN LOẠI CÁC DÒNG NÚT DỪNG KHẨN IDEC YW TRÊN THỊ TRƯỜNG

Để tương thích với cấu trúc của từng hệ thống tủ điện khác nhau, IDEC chia dòng dừng khẩn YW thành hai nhóm chính:

2.1 Nút dừng khẩn không có đèn báo (Non-illuminated Emergency Stop Switches)

Đặc điểm: Toàn bộ đầu mũ nấm được đúc bằng nhựa đặc chất lượng cao với màu đỏ rực đặc trưng (quy ước quốc tế cho tín hiệu khẩn cấp). Vòng viền bao quanh có thể tùy chọn giữa nhựa đen hoặc kim loại chịu va đập nặng.
Ứng dụng: Thường dùng cho các tủ điện phân phối, máy móc công cụ đặt trong các khu vực nhà xưởng có điều kiện ánh sáng tốt, không đòi hỏi đèn chỉ thị trạng thái tại chỗ trên nút. Dòng này mang tính kinh tế cao và độ bền cơ học tối ưu.

2.2 Nút dừng khẩn có đèn báo tích hợp (Illuminated Emergency Stop Switches)

Đặc điểm: Phần tâm của đầu mũ nấm được chế tạo bằng nhựa thấu kính trong suốt màu đỏ, bên trong thân nút được tích hợp sẵn cụm đèn LED hiệu suất cao.
Cơ chế hoạt động của đèn: Đèn LED bên trong nút có thể được đấu nối linh hoạt theo hai cách: sáng liên tục để người vận hành dễ dàng định vị vị trí nút dừng khẩn trong đêm tối/khu vực thiếu sáng; hoặc chỉ phát sáng nhấp nháy/sáng rõ khi nút bị ấn xuống nhằm cảnh báo từ xa rằng cỗ máy đó đang trong trạng thái dừng khẩn cấp do lỗi.
Ứng dụng: Rất phổ biến trong các dây chuyền sản xuất lớn, nhà máy xi măng, hệ thống băng tải dài hoặc các khu vực tối, giúp kỹ sư giám sát lập tức nhận diện vị trí máy lỗi để tiếp cận xử lý.

3. THÔNG SỐ KỸ THUẬT TIÊU CHUẨN CỦA NÚT DỪNG KHẨN YW SERIES

Dưới đây là bảng dữ liệu kỹ thuật chi tiết của dòng nút dừng khẩn cấp YW Series được trích xuất chính xác từ tài liệu Catalogue gốc của hãng IDEC:

3.1 Đặc tính môi trường và kiểm định an toàn

Nhiệt độ vận hành xung quanh: -20°C đến +55°C (Lưu ý không để thiết bị ở môi trường bị đóng băng).
Độ ẩm vận hành: 45% đến 85% RH (Môi trường độ ẩm tiêu chuẩn, chống ngưng tụ hơi nước).
Điện trở cách điện: Tối thiểu 100 MΩ (Đo bằng máy thử điện trở cách điện 500V DC megger giữa các phần kim loại mang điện và phần vỏ không mang điện).
Điện áp định mức cách điện (Ui): 600V.
Dòng điện nhiệt định mức (Ith): 10A.
Cấp độ bảo vệ môi trường: * Mặt trước đầu nút: Đạt chuẩn IP65 theo tiêu chuẩn IEC 60529 (Chống bụi mịn hoàn toàn, chống tia nước áp lực thấp từ mọi hướng).
- Mặt sau khối tiếp điểm: Đạt chuẩn IP20 (Finger-safe) bảo vệ an toàn ngón tay.
Các chứng nhận tiêu chuẩn quốc tế: UL Listed (C-UL-US), CE Marking, UKCA, TÜV SÜD.

3.2 Định mức tải trên block tiếp điểm (Contact Ratings)

Khả năng chịu tải của các block tiếp điểm dòng YW tuân theo tiêu chuẩn công nghiệp IEC 60947-5-1, đảm bảo khả năng đóng cắt mạch tải cảm mạnh (như cuộn dây khởi động từ, relay trung gian):

Loại dòng điện	Loại tải tiêu chuẩn	24V	120V	240V	380V
AC (50/60 Hz)	Tải trở định mức (AC-12)	10A	10A	6A	2A
	Tải cảm định mức (AC-15)	10A	6A	3A	1.9A
DC	Tải trở định mức (DC-12)	8A	2.2A	1.1A	–
	Tải cảm định mức (DC-13)	4A	1.1A	0.55A	–

4. TIÊU CHUẨN KÍCH THƯỚC KHOÉT LỖ VÀ BỐ TRÍ PANEL

Việc bóc tách bản vẽ cơ khí mặt tủ điện chính xác là điều kiện tiên quyết để việc lắp ráp thiết bị diễn ra trơn tru, không bị cấn hay chồng chéo không gian:

4.1 Kích thước lỗ khoét panel tiêu chuẩn

Đường kính lỗ đục tròn tiêu chuẩn trên tấm panel mặt tủ: ø22.3 mm (Dung sai cho phép +0.4 mm).
Rãnh định vị chống xoay: Đối với nút dừng khẩn cấp, do lực tác động từ tay người vận hành thường rất mạnh và đột ngột, việc gia công rãnh định vị chống xoay (Anti-rotation notch) ở mép trên của lỗ khoét tròn chính là bắt buộc. Kích thước rãnh định vị tiêu chuẩn: Rộng 3.2 mm (+0.2 mm) và chiều sâu tính từ tâm lỗ tròn đến đáy rãnh đạt 11.2 mm (+0.2 mm). Rãnh này kết hợp với vòng đệm chống xoay của nút sẽ giữ đầu nút cố định hoàn toàn, không bị xoay tròn hay rơ lỏng sau nhiều lần bị va đập.

4.2 Khoảng cách tối thiểu giữa các tâm lỗ (Mounting Pitch)

Do đầu mũ nấm của nút dừng khẩn có đường kính lớn (ø40mm) và khối tiếp điểm phía sau cần không gian gạt lẫy, khoảng cách bố trí giữa các tâm lỗ khoét của nút dừng khẩn lớn hơn so với nút nhấn phẳng thông thường:

Khoảng cách theo phương ngang (Vertical pitch): Tâm lỗ này cách tâm lỗ kia tối thiểu 50 mm.
Khoảng cách theo phương dọc (Horizontal pitch): Tâm lỗ này cách tâm lỗ kia tối thiểu 40 mm (để đảm bảo hai mũ nấm ø40mm nằm cạnh nhau không bị chạm mép).

5. HƯỚNG DẪN TRA CỨU CẤU TRÚC MÃ HÀNG NÚT DỪNG KHẨN YW

Cấu trúc mã đặt hàng của nút dừng khẩn cấp IDEC dòng YW được phân tầng logic rõ ràng giữa phiên bản có đèn và không đèn, giúp bộ phận mua hàng dễ dàng tra cứu:

5.1 Cấu trúc mã dòng Dừng khẩn không đèn (Non-illuminated)

Mã hàng tiêu chuẩn thường bắt đầu bằng cụm ký tự: YW1B-V4E02R hoặc YW1B-V4E11R

YW1B: Tiền tố quy ước dòng sản phẩm Nút nhấn/Nút dừng khẩn phi 22 dòng YW.
V4: Quy ước kiểu đầu nút dừng khẩn cấp đầu nấm đường kính ø40mm, cơ chế Nhả khóa kép (Pull/Turn to Release).
E: Vòng viền bao quanh bằng vật liệu nhựa màu đen (Plastic Bezel).
Cấu hình tiếp điểm đi kèm:
- 01: Đi kèm 1 tiếp điểm Thường đóng (1NC).
- 02: Đi kèm 2 tiếp điểm Thường đóng (2NC) – Đây là cấu hình phổ biến nhất trong mạch an toàn để chạy mạch vòng loop dự phòng kép.
- 11: Đi kèm 1 tiếp điểm Thường mở (1NO) và 1 tiếp điểm Thường đóng (1NC) – Tiếp điểm NC dùng để ngắt mạch động lực, tiếp điểm NO dùng để đưa tín hiệu báo lỗi về đèn chỉ thị hoặc ngõ vào PLC.
R: Mã màu đỏ của đầu nút (Màu sắc cố định bắt buộc cho nút dừng khẩn).

5.2 Cấu trúc mã dòng Dừng khẩn có đèn báo tích hợp (Illuminated)

Mã hàng dòng có đèn phức tạp hơn do bổ sung cấu trúc khối nguồn LED, ví dụ: YW1L-V4E02Q3R hoặc YW1L-V4E11Q4R

YW1L: Tiền tố quy ước dòng sản phẩm Nút nhấn/Nút dừng khẩn có đèn phi 22 dòng YW.
V4: Kiểu đầu nút dừng khẩn cấp thấu kính trong suốt ø40mm nhả khóa bằng cách kéo hoặc xoay.
E: Vòng viền bằng nhựa màu đen.
Cấu hình tiếp điểm: 01 / 02 / 11 / 20 (Số lượng tiếp điểm NO/NC đi kèm phía sau).
Mã cấp điện áp cho đèn LED (Operational Voltage):
- Q2: Điện áp AC/DC 12V.
- Q3: Điện áp AC/DC 24V (Mức điện áp điều khiển an toàn thông dụng nhất trong tủ điện tự động hóa).
- Q4: Nguồn cấp điện áp dải rộng từ 100V đến 240V AC.
R: Mã màu đỏ của thấu kính phát sáng.

6. QUY TRÌNH THI CÔNG LẮP ĐẶT VÀ BẢO TRÌ ĐÚNG QUY CHUẨN AN TOÀN

Đối với một thiết bị bảo vệ an toàn như nút dừng khẩn cấp, quy trình thi công lắp ráp và đấu nối phải tuyệt đối tuân thủ các quy tắc kỹ thuật để tránh hiện tượng mất tác dụng khi xảy ra sự cố thực tế:

6.1 Các bước lắp ráp cơ khí lên mặt tủ điện

Tách khối tiếp điểm: Ở mặt sau cụm nút nhấn, sử dụng cần khóa nhựa thông minh (Locking Lever) độc quyền của IDEC, gạt nhẹ cần khóa về vị trí “Unlock” để nhấc toàn bộ khối tiếp điểm (Contact Block) ra khỏi đầu vận hành mặt trước.
Đặt biển báo khẩn cấp (Emergency Stop Nameplate): Trước khi luồn đầu nút qua lỗ panel mặt tủ, kỹ sư nên đặt một tấm nhãn mica/nhựa màu vàng hình tròn có đường kính lớn (thường in chữ “EMERGENCY STOP” màu đen) lót dưới đầu nút. Tấm nhãn nền vàng này giúp tăng tối đa độ nhận diện thị giác cho nút dừng khẩn cấp từ khoảng cách xa.
Cố định đầu nút: Luồn đầu nút mũ nấm ø40mm từ mặt trước xuyên qua lỗ khoét ø22.3mm và tấm nhãn nền vàng. Từ mặt sau, vặn siết đai ốc khóa nhựa để ép chặt gioăng cao su bám khít vào panel. Bước này cần siết vừa đủ lực bằng dụng cụ chuyên dụng, đảm bảo gioăng cao su không bị vặn vẹo làm mất khả năng chống nước IP65.
Khóa gá khối tiếp điểm: Ấn cụm block tiếp điểm vào khấc khớp mặt sau của đầu nút và gạt cần khóa giữ cố định (Locking Lever) về vị trí “Lock”.

6.2 Hướng dẫn đấu nối điện và lưu ý bảo trì

Sử dụng đầu cốt ống tròn (Ferrule Crimp): Toàn bộ dây tín hiệu điều khiển chạy qua nút dừng khẩn bắt buộc phải được bấm đầu cốt ống tròn có bọc nhựa cách điện. Đầu cốt này ngăn chặn các sợi đồng mảnh xòe ra ngoài gây chập mạch sang chân bên cạnh, đồng thời đảm bảo lực ép tiếp xúc cơ học tốt nhất dưới áp lực siết của đinh ốc vít.
Đấu nối theo mạch vòng an toàn (Safety Loop): Khuyên dùng các tiếp điểm Thường đóng (NC) đấu nối tiếp nhau và đưa về Relay an toàn (Safety Relay) hoặc Module an toàn của PLC. Không đấu nút dừng khẩn trực tiếp vào các mạch động lực dòng lớn mà chỉ dùng điều khiển cuộn hút của Khởi động từ.
Quy trình kiểm tra định kỳ: Định kỳ 3 hoặc 6 tháng, kỹ sư bảo trì nhà máy cần thực hiện việc nhấn thử tất cả các nút dừng khẩn cấp trên dây chuyền để kiểm tra xem cơ chế khóa cơ học hoạt động mượt mà không, mạch điện có ngắt ngay lập tức không, tránh tình trạng bụi bẩn bám dính lâu ngày làm kẹt cơ cấu nút.

KẾT LUẬN

Nút dừng khẩn cấp IDEC YW Series ø22mm không đơn thuần là một công tắc đóng ngắt mạch điện, mà là chốt chặn bảo vệ an toàn tối cao cho con người và tài sản trong môi trường sản xuất công nghiệp. Sở hữu các cơ chế tiên tiến như Khóa an toàn, Tác động mở cưỡng bức cơ khí trực tiếp cùng cấp bảo vệ IP65 bền bỉ, dòng sản phẩm này xứng đáng là lựa chọn hàng đầu cho các nhà làm tủ điện chuyên nghiệp và các đơn vị chế tạo máy OEM. Việc nắm vững thông số kích thước hình học, cấu trúc mã hàng và quy trình lắp đặt chuẩn hóa sẽ giúp hệ thống của bạn luôn vận hành trong trạng thái an toàn và ổn định nhất.
