Cảm biến hình ảnh

Cảm biến hình ảnh Vision Sensors chính xác, tốc độ và bền bỉ của hãng Autonics. Sản phẩm có chất lượng tin cậy, với nhiều tính năng nổi bật, độ bền cao và giá tốt của Hãng Autonics. Công ty Cổ phần Minh Việt là nhà phân phối và đại lý chính hãng Autonics, chúng tôi chuyên cung cấp các thiết bị và phụ kiện ngành điện và tự động hóa hơn 20 năm kinh nghiệm.





Cảm biến hình ảnhVG (Loại phát hiện màu)

Cảm biến hình ảnh VG



Cảm biến hình ảnh (loại phát hiện màu) series VG sử dụng các hình ảnh được chụp bởi thấu kính máy ảnh công nghiệp để xác định sự hiện diện, kích thước, hình dạng, hướng, hình mẫu…của vật.



Các tính năng chính Cảm biến hình ảnh

Các tính năng chính Cảm biến hình ảnh

Cảm biến hình ảnh tích hợp đèn LED
Phương pháp màn trập điện tử giúp chụp ảnh chính xác nhờ giảm thiểu hiệu ứng nhòe của vật chuyển động
Tăng cường hiệu suất quang học với công nghệ chống nhiễu sáng
Nắp thấu kính gắn chặt cho phép sử dụng trong môi trường bụi bẩn hoặc rung động
Chức năng kiểm tra đa dạng: Phát hiện màu sắc, Vùng màu sắc, Đếm màu của vật thể, Canh chỉnh, Độ sáng, Độ tương phản, Diện tích, Cạnh, Hình dáng, Chiều dài, Góc, Đường kính, Đếm vật thể
Chức năng mô phỏng kiểm tra
Cài đặt đến 32 nhóm riêng biệt (64 điểm kiểm tra cho mỗi nhóm)
Lưu dữ liệu vào máy chủ FTP
Cung cấp phần mềm cảm biến hình ảnh miễn phí (Vision Master): chức năng mô phỏng kiểm tra, quản lý các thông số và nhóm, giám sát kết quả kiểm tra, gửi dữ liệu đến FTP, hỗ trợ đa ngôn ngữ…
Cấu trúc bảo vệ IP67 (tiêu chuẩn IEC)



Bảng thông số kỹ thuật Cảm biến hình ảnh



Bảng thông số kỹ thuật Cảm biến hình ảnh

Model VG-M04  -8E VG-M04  -16E VG-M04  -25E VG-C04  -8E VG-C04  -16E VG-C04  -25E
Tiệu cự 8mm 16mm 25mm 8mm 16mm 25mm
Khoảng cách hoạt động tối thiểu 50mm 100mm 200mm 50mm 100mm 200mm
Nguồn cấp 24VDCᜡ (±10%)
Dòng điện tiêu thụ 1A

Kiểm tra

Tiêu chí kiểm tra Tính ngay ngắn, độ sáng, độ tương phản, vùng, cạnh, so sánh hình dạng, chiều dài, góc, đường kính,
đếm số vật thể
Tính ngay ngắn, độ sáng※2, độ tương phản※2, vùng※2,
cạnh, so sánh hình dạng※2, chiều dài, góc, đường
kính, đếm số vật thể※2, nhận dạng màu sắc, vùng có
màu, đếm vật thể có màu
Mẫu kiểm tra 32
Kiểm tra đồng thời 64
Tốc độ khung hình※1 Max. 60fps
Chụp ảnh Bộ lọc hình ảnh Tiền xử lý, kính lọc bên ngoài (kính lọc màu, kính lọc phân cực)
Cảm biến ảnh CMOS đơn sắc 1/3 inch CMOS màu 1/3 inch
Độ phân giải 752×480 pixel
Tốc độ khung hình※1 Max. 60fps
Màn trập Màn trập phơi sáng đồng thời
Thời gian phơi sáng 20 đến 50,000㎲
Flash Cơ chế ON/OFF Xung
Màu Trắng, đỏ, xanh lục, xanh lam

Chế độ kích hoạt

Kích hoạt bên ngoài, kích hoạt bên trong, kích hoạt tự do
Ngõ vào Tín hiệu Ngõ vào định mức 24VDCᜡ (±10%)
Loại Kích hoạt bên ngoài (TRIG), đổi mẫu kiểm tra (IN0 đến IN3), xóa cảnh báo (IN0 đến IN3), bộ mã hóa (IN2, IN3)
Ngõ ra Tín hiệu Ngõ ra NPN hoặc PNP cực thu hở
Max. 24VDCᜡ 50mA, điện áp dư: max. 1.2VDCᜡ
Loại Ngõ ra điều khiển (OUT0 đến OUT3)
: Hoàn thành việc kiểm tra, kết quả kiểm tra, kích hoạt đèn flash gắn ngoài, cảnh báo, camera bận, hoàn thành đổi mẫu kiểm tra
Truyền file FTP Khả dụng

Truyền thông

Ethernet (TCP/IP), 100BASE-TX/10BASE-T
Mạch bảo vệ Mạch bảo vệ chống quá dòng/ngắn mạch ngõ ra
Chỉ báo Chỉ báo nguồn (POWER), chỉ báo kết nối Ethernet (LINK), chỉ báo đạt (PASS): LED xanh lục
Chỉ báo truyền dữ liệu (DATA): LED cam
Chỉ báo không đạt (FAIL): LED đỏ
Điện trở cách điện Trên 20MΩ (tại 500VDC)
Độ bền điện môi 500VAC 50/60Hz trong 1 phút
Độ rung cho phép Biên độ 1.5mm ở tần số từ 10 đến 55Hz (trong 1 phút) theo mỗi phương X, Y, Z trong 2 giờ
Va chạm cho phép 300m/s2  (khoảng 30G) theo mỗi phương X, Y, Z trong 3 lần
Môi trường Nhiệt độ Vận hành: 0 đến 45℃, bảo quản: từ -20 đến 70℃
Độ ẩm Vận hành: từ 35 đến 85%RH, bảo quản: từ 35 đến 85%RH

Tiêu chuẩn bảo vệ

IP67 (tiêu chuẩn IEC)
Chất liệu Vỏ: nhôm, vỏ thấu kính/bộ điều chỉnh điểm lấy nét: polycarbonate, dây cáp: polyurethane
Phụ kiện Dụng cụ lắp ráp, giá lắp A, ốc vít: 2
Bán riêng Nguồn sáng, bộ lọc màu, bộ lọc phân cực, cáp nguồn I/O, cáp Ethernet, giá lắp B, nắp bảo vệ, màn hình
Chứng nhận ᜢ ᜣ
Khối lượng※3 Khoảng 415g
(khoảng 273g)
Khoảng 416g
(khoảng 274g)
Khoảng 416g
(khoảng 274g)
Khoảng 415g
(khoảng 273g)
Khoảng 416g
(khoảng 274g)
Khoảng 416g
(khoảng 274g)

※1: Số lượng khung hình ở mỗi giây có thể thay đổi tùy theo cách cài đặt hình ảnh hoặc mục kiểm tra.
※2: Ở các mục kiểm tra này, thiết bị sẽ chuyển hình ảnh màu sang dạng đơn sắc để kiểm tra dữ liệu.
※3: Tổng khối lượng gồm cả bao bì. Giá trị trong ngoặc là khối lượng của riêng thiết bị.
※Các thông số ở mục Môi trường không áp dụng trong trường hợp đóng băng hay ngưng tụ.



Cảm biến hình ảnh VG (Loại đơn sắc)
Cảm biến tầm nhìn (Loại Mono)



Cảm biến hình ảnh



Các tính năng chính Cảm biến hình ảnh

Cảm biến hình ảnh tích hợp đèn LED
Phương pháp màn trập điện tử giúp chụp ảnh chính xác nhờ giảm thiểu hiệu ứng nhòe của vật chuyển động
Tăng cường hiệu suất quang học với công nghệ chống nhiễu sáng
Nắp thấu kính gắn chặt cho phép sử dụng trong môi trường bụi bẩn hoặc rung động
Chức năng kiểm tra đa dạng: liên kết, độ sáng, độ tương phản, diện tích, cạnh, chiều dài, góc, đường kính, đối tượng đếm
Chức năng mô phỏng kiểm tra

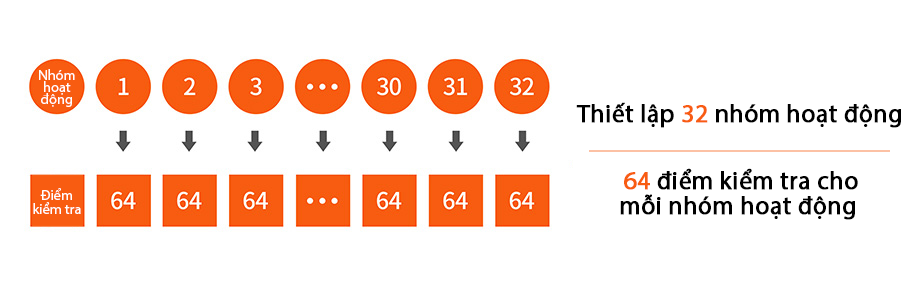

Cài đặt đến 32 nhóm riêng biệt (64 điểm kiểm tra cho mỗi nhóm)
Lưu dữ liệu vào máy chủ FTP
Cung cấp phần mềm cảm biến hình ảnh miễn phí (Vision Master): chức năng mô phỏng kiểm tra, quản lý các thông số và nhóm, giám sát kết quả kiểm tra, gửi dữ liệu đến FTP, hỗ trợ đa ngôn ngữ…
Cấu trúc bảo vệ IP67 (tiêu chuẩn IEC)

Cảm biến hình ảnh tích hợp đèn LED

Kết nối HMI

Dễ dàng thiết lập hệ thống cảm biến hình ảnh VG series với màn hình LCD màu 10,1 inch APC Series, hỗ trợ nhiều giao diện kết nối bao gồm HDMI, USB, VGA, Ethernet,…

Kết nối HMI

VG-C-4

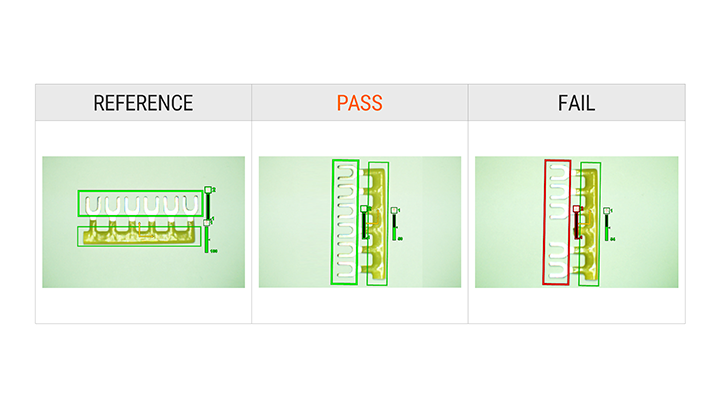

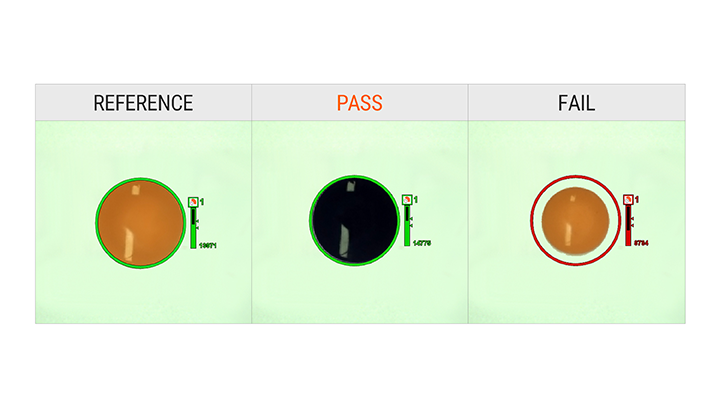

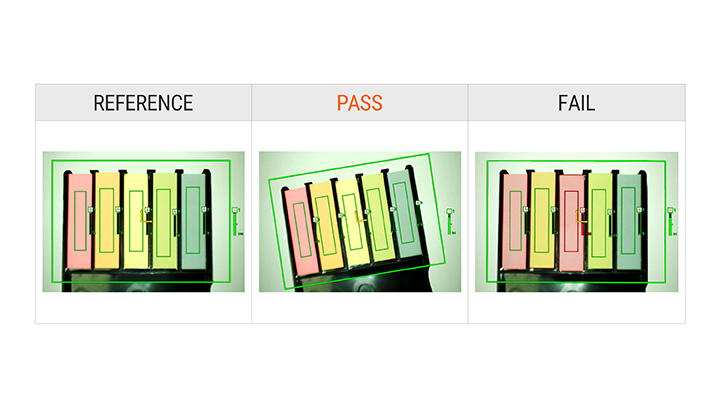

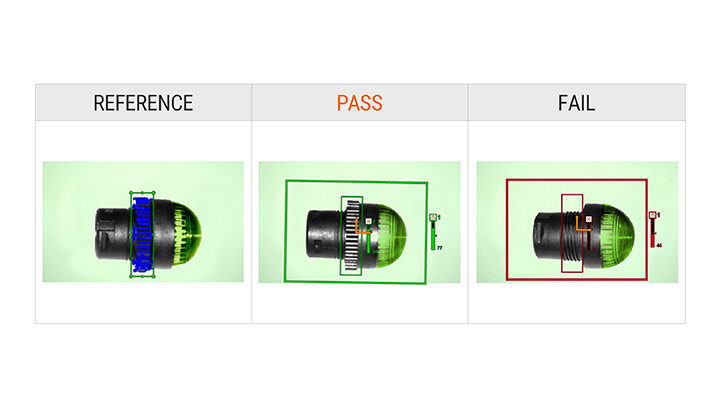

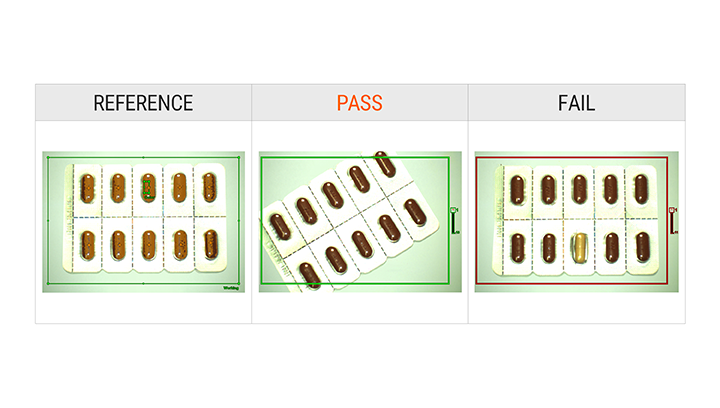

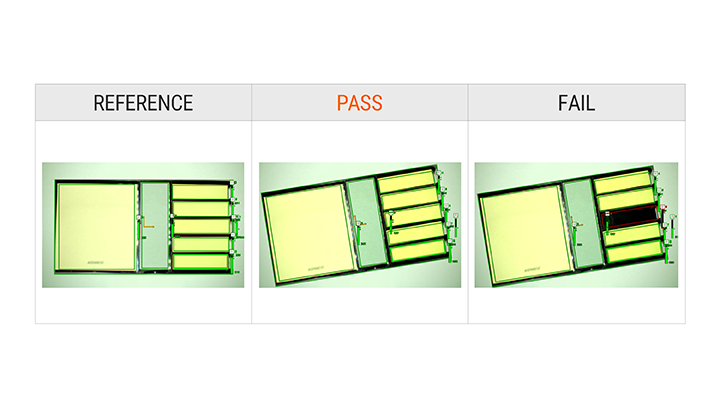

13 loại chức năng kiểm tra

Cảm biến hỗ trợ 13 chức năng kiểm tra cơ bản khác nhau bao gồm canh chỉnh, độ sáng, độ tương phản, diện tích, cạnh, chiều dài, góc, đường kính, đếm vật thể

13 loại chức năng kiểm tra 113 loại chức năng kiểm tra 213 loại chức năng kiểm tra 313 loại chức năng kiểm tra 4 cảm biến hình ảnh13 loại chức năng kiểm tra 513 loại chức năng kiểm tra 6

13 loại chức năng kiểm tra 713 loại chức năng kiểm tra 813 loại chức năng kiểm tra 913 loại chức năng kiểm tra 10 cảm biến hình ảnh13 loại chức năng kiểm tra 11 cảm biến hình ảnh13 loại chức năng kiểm tra 12 cảm biến hình ảnh
