Xi lanh điện – Trục vít me – Electric Actuator Ewellix Schaeffler Germany

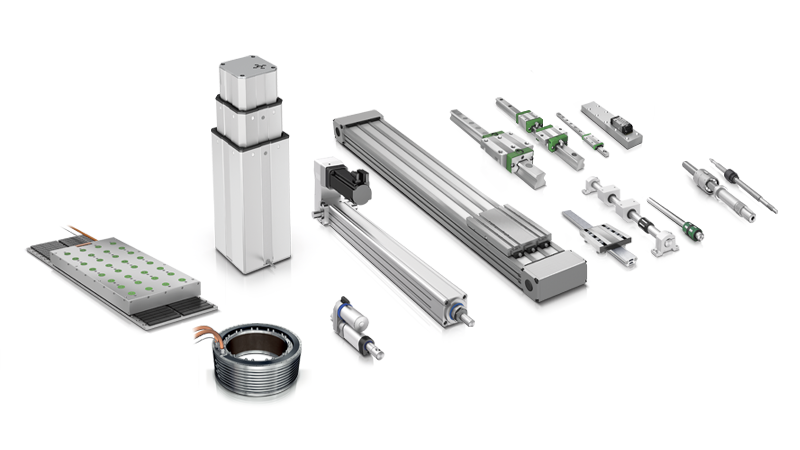

Xi lanh điện, Trục vít me, Thanh dẫn hướng hãng Ewellix / Schaeffler – Germany được Minh Việt là nhà phân phối chính thức tại Việt Nam.

Ewellix là nhà cung cấp toàn cầu về các giải pháp truyền động và chuyển động tuyến tính, xy lanh điện. Ngày nay, các giải pháp tuyến tính hiện đại của Ewellix được thiết kế để tăng hiệu suất xi lanh điện, tối đa hóa thời gian hoạt động, giảm bảo trì, cải thiện độ an toàn và tiết kiệm năng lượng. Ewellix thiết kế các giải pháp cho tự động hóa công nghiệp, thiết bị y tế và công nghiệp nặng và các môi trường chịu nhiệt, chống nước, chống bụi, IP66, IP67, IP68, IP69K.

Trong kỷ nguyên tự động hóa, chuyển đổi số và tối ưu hóa năng lượng nhà máy, xu hướng thay thế các cơ cấu khí nén hiệu suất thấp hoặc hệ thống thủy lực cồng kềnh, dễ rò rỉ dầu bằng công nghệ cơ điện tử đang diễn ra vô cùng mạnh mẽ. Giải pháp đột phá nhất hiện nay chính là ứng dụng dòng xi lanh điện (còn được gọi phổ biến là xy lanh điện) cao cấp.

Tập đoàn Schaeffler (Đức), thông qua thương hiệu chuyên sâu Ewellix, đã thiết lập một hệ sinh thái thiết bị truyền động tuyến tính (Linear Actuators), xi lanh cơ điện hiệu suất cao (High Performance Electric Cylinders) và cột nâng hạ (Lifting Columns) đồ sộ. Hệ thống này đáp ứng trọn vẹn các yêu cầu từ phòng sạch y tế, tự động hóa chính xác cho đến các dây chuyền dập khuôn, uốn cơ khí hạng nặng.

PHẦN 1: TỔNG QUAN VỀ HỆ SINH THÁI XY LANH ĐIỆN VÀ CỘT NÂNG HẠ EWELLIX

Bản chất công nghệ của hệ thống xi lanh điện Ewellix là cơ cấu biến đổi chuyển động quay của động cơ điện (động cơ một chiều DC, xoay chiều AC, Servo hoặc Stepper) thành chuyển động tịnh tiến thẳng dọc trục thông qua hệ thống trục vít đai ốc. Dựa trên cấu trúc phần cứng, mật độ công suất và phân khúc ứng dụng đặc trưng, Ewellix phân chia danh mục sản phẩm thành 5 nhóm giải pháp chiến lược:

1.1 Phân hệ Xi lanh điện Hiệu suất cực cao (High Performance Actuators)

Đây là đỉnh cao công nghệ cơ điện tử của Ewellix, được thiết kế đặc thù để thay thế hoàn toàn các cụm thủy lực tải trọng lớn trong môi trường sản xuất công nghiệp liên tục, chu kỳ làm việc khắt khe:

• Dòng CASM Series (CASM-25, CASM-32/40/63, CASM-100): Cấu trúc mô-đun hóa linh hoạt, cho phép tương thích với hầu hết các hãng động cơ Servo trên thị trường. Dòng sản phẩm này có độ chuẩn xác lặp lại cực cao, chuyên dùng cho các chu kỳ làm việc chuyển động tốc độ cao và định vị chính xác.

• Dòng LEMC Series: Dòng xy lanh điện sở hữu thiết kế ống lồng bảo vệ nhỏ gọn nhưng có mật độ lực đẩy cực kỳ mạnh mẽ. Nhờ tùy chọn động cơ đặt song song hoặc đồng trục, LEMC tối ưu không gian lắp đặt trong các cơ cấu cơ khí chật hẹp.

• Dòng SRSA và SVSA Series: Phân khúc siêu tải trọng, ứng dụng công nghệ vít me con lăn (Roller Screw). Với diện tích tiếp xúc lực lớn gấp nhiều lần vít me bi thông thường, dòng sản phẩm này cung cấp lực đẩy động lên tới hàng trăm kN, hoạt động bền bỉ trong các điều kiện va đập chấn động mạnh.

1.2 Phân hệ Xi lanh điện Công nghiệp thông dụng (Industrial Actuators)

• Dòng CAHB Series (CAHB-10 đến CAHB-22, CAHB-30/31): Dòng xi lanh điện vỏ kim loại siêu bền, thiết kế kín kẽ chống chịu rung động, hóa chất và nước xịt áp lực cao. Chuyên trị các ứng dụng xe cơ giới, nông nghiệp, và tự động hóa ngoài trời với dải nhiệt độ vận hành rộng từ -40 đến +85^\circ{C}.

1.3 Phân hệ Xi lanh điện Y tế và Phòng sạch (Medical & Care Actuators)

• Dòng MATRIX Series: Thiết kế tích hợp sẵn bộ điều khiển lực, vận hành bằng nguồn DC với độ ồn cực thấp (Low noise), đảm bảo tính thẩm mỹ và độ an toàn tối đa cho các thiết bị chẩn đoán y khoa.

• Dòng MAX1 / MAX3 / MAX7 Series: Tối ưu hóa cho lực đẩy lớn trong một không gian lắp đặt có kích thước giới hạn, chuyên dụng cho các cơ cấu nâng hạ giường bệnh giường cấp cứu và ghế nha khoa đa năng.

• Dòng ECO-MAG: Giải pháp xy lanh điện mang tính kinh tế cao, cấu trúc tối giản bằng vật liệu polymer chịu lực nâng cao, đáp ứng các chuyển động nâng hạ cơ bản trong lĩnh vực chăm sóc sức khỏe lâm sàng dân dụng.

1.4 Phân hệ Xi lanh điện Vận hành êm dịu Tải cao (Smooth Operations)

• Dòng RUNNER Series: Thiết kế chuyên biệt cho phân khúc thiết bị y tế tải trọng cao hoặc nâng hạ bàn công tác. Điểm mạnh lớn nhất của RUNNER không nằm ở tốc độ, mà nằm ở lực nâng đẩy cực kỳ mạnh mẽ (lên đến 4.000 N) hoạt động ở trạng thái siêu tĩnh lặng (Quiet operation \le 46{ dB}), tịnh tiến mịn màng không chấn động.

1.5 Phân hệ Cột nâng hạ Công nghiệp & Y tế (Lifting Columns)

• Dòng CPMA / CPMB / CPMT / TLG / TLT / CPSM: Cấu trúc dạng khối lăng trụ gồm nhiều tháp ống lồng bằng nhôm định hình lồng vào nhau. Khác với các dòng xi lanh điện dạng ty đẩy thông thường, cột nâng hạ vừa gánh tải trọng đứng vừa chịu được mô-men uốn chịu tải lệch tâm vô cùng lớn nhờ hệ thống bạc dẫn hướng chạy dọc vách tháp.

PHẦN 2: TÍNH NĂNG VÀ CÔNG NGHỆ CỐT LÕI (CORE TECHNOLOGIES)

Sự vượt trội của các dòng xy lanh điện Ewellix so với các dòng sản phẩm phổ thông trên thị trường nằm ở các bằng sáng chế công nghệ phần cứng và giải pháp an toàn chủ động tích hợp trực tiếp vào thiết bị:

2.1 Ba nền tảng truyền động cơ khí biến đổi tuyến tính

• Vít me đai ốc trượt (Trapezoidal Screw): Ứng dụng trên các dòng phổ thông như CAHB-10 hoặc ECO-MAG. Ưu điểm cốt lõi là giá thành tối ưu và khả năng tự hãm cơ học (Self-locking) tuyệt đối khi ngắt điện, giữ tải cố định mà không cần phanh phụ trợ.

• Vít me bi (Ball Screw): Tích hợp trên dòng CAHB-2x, MATRIX, RUNNER và các dòng CASM, LEMC hiệu suất cao kích cỡ vừa. Hệ thống bi thép tuần hoàn giúp biến ma sát trượt thành ma sát lăn, đẩy hiệu suất cơ khí tổng thể vượt mốc 75%, giảm phát nhiệt và cho phép định vị chuẩn xác.

• Vít me con lăn (Roller Screw): Độc quyền trên dòng siêu hiệu suất cao SRSA và SVSA. Thay vì dùng viên bi, hệ thống sử dụng các con lăn có ren chạy quanh trục vít. Thiết kế này nhân bản diện tích tiếp xúc cơ học lên gấp nhiều lần, giúp xi lanh điện chịu được tải trọng động khủng khiếp và có tuổi thọ cao gấp hàng chục lần vít me bi trong điều kiện làm việc khắc nghiệt.

2.2 Các cơ chế bảo vệ cơ – điện đa tầng tích hợp

• Tính năng Đai ốc an toàn (Safety Nut): Trên các dòng xi lanh công nghiệp nặng và hiệu suất cao, một đai ốc dự phòng thứ hai được lắp đặt song song. Nếu ren của đai ốc chính bị mài mòn hoàn toàn do làm việc quá tải lâu ngày, đai ốc an toàn sẽ lập tức khóa chặt trục vít me, ngăn ngừa tai nạn rơi tự do của tải trọng.

• Bộ ly hợp ma sát chống quá tải (Ball Detent Clutch): Khi ty máy đâm trúng chướng ngại vật ngoài ý muốn hoặc kẹt công tắc hành trình, cơ cấu ly hợp lò xo bi sẽ trượt vòng quay, cách ly hoàn toàn hộp số răng thép khỏi mô-men xoắn phá hủy của động cơ.

• Cơ chế xả tải/Hạ tải khẩn cấp (Emergency Lowering): Cho phép người vận hành nới lỏng cơ cấu hoặc vặn trục bằng tay để thu hồi ty xy lanh điện về vị trí xuất phát an toàn khi hệ thống nhà máy gặp sự cố mất nguồn toàn cục.

2.3 Công nghệ Smart Actuator (S-Design) và Truyền thông CAN bus

Độc quyền trên dòng xi lanh điện CAHB-2xS cao cấp là việc tích hợp mạch điều khiển vi xử lý (Embedded Driver) ngay bên trong khoang động cơ. Thiết bị hỗ trợ giao thức mạng truyền thông CAN bus (tiêu chuẩn SAE J1939) cho phép tự chẩn đoán lỗi phần cứng thời gian thực, thiết lập chế độ khởi động/dừng mềm (Soft start/stop) giảm chấn và điều khiển chạy đồng tốc song song (Parallel Movement) tuyệt đối giữa nhiều xy lanh mà không gặp hiện tượng lệch pha cơ khí.

PHẦN 3: BẢNG TỔNG HỢP THÔNG SỐ KỸ THUẬT CHI TIẾT VÀ MA TRẬN DỮ LIỆU ĐỐI CHIẾU

Dưới đây là hệ thống các bảng tra cứu thông số kỹ thuật mở rộng được trích xuất chính xác tuyệt đối từ tài liệu gốc của hãng Schaeffler Ewellix:

Bảng 3.1: Thông số kỹ thuật của phân hệ Xi lanh điện Hiệu suất cực cao (High Performance)

(Sử dụng động cơ Servo, chuyên trị bài toán Tốc độ cao và Tải trọng siêu nặng)

Dòng sản phẩm	Kích cỡ (Size)	Lực đẩy động tối đa (Dynamic Force)	Tốc độ dịch chuyển tối đa (Linear Speed)	Hành trình tối đa (Max Stroke)	Loại Vít me ứng dụng (Screw Type)
CASM-25	Size 25	Lên đến 1.000 N	400 mm/s	300 mm	Vít me bi (Ball Screw)
CASM-32	Size 32	Lên đến 2.300 N	500 mm/s	400 mm	Vít me bi (Ball Screw)
CASM-40	Size 40	Lên đến 3.700 N	840 mm/s	600 mm	Vít me bi (Ball Screw)
CASM-63	Size 63	Lên đến 10.000 N	1.060 mm/s	800 mm	Vít me bi (Ball Screw)
CASM-100	Size 100	Lên đến 82.000 N	810 mm/s	2.000 mm	Vít me bi / Con lăn
LEMC	Size 60, 70, 90, 115	10.000 N – 80.000 N	1.000 mm/s	1.200 mm	Vít me bi / Con lăn
SRSA	Size 39 đến 75	10.000 N – 300.000 N	480 mm/s	1.500 mm	Vít me con lăn (Roller Screw)
SVSA	Size 32	Lên đến 12.000 N	280 mm/s	600 mm	Vít me con lăn tiêu chuẩn ngắn

Bảng 3.2: Thông số kỹ thuật chi tiết của dòng Xi lanh điện RUNNER (Đã đính chính)

(Vận hành bằng động cơ DC, tốc độ tịnh tiến mịn màng, siêu tĩnh lặng \le 46{ dB})

Mã cấu hình tải trọng của dòng RUNNER	Lực đẩy động định mức (Dynamic Force)	Lực hãm tĩnh tối đa (Holding Force)	Tốc độ dịch chuyển thực tế (Linear Speed)	Hành trình tiêu chuẩn (Stroke Length)	Chu kỳ làm việc (Duty Cycle)
RUNNER Tùy chọn Tải nhẹ	1.000 N	4.000 N	15 mm/s đến 19 mm/s	50 đến 600 mm	10%
RUNNER Tùy chọn Tải trung	2.000 N	4.000 N	9 mm/s đến 12 mm/s	50 đến 600 mm	15%
RUNNER Tùy chọn Tải nặng	4.000 N	4.000 N	6 mm/s đến 8 mm/s	50 đến 600 mm	20%

Nhìn vào bảng dữ liệu thực tế này, tốc độ tối đa của dòng RUNNER chỉ đạt mốc cao nhất là từ 15 đến 19 mm/s ở cấu hình tải nhẹ 1.000{ N}. Khi chạy hết tải 4.000{ N}, tốc độ tịnh tiến giảm xuống còn 6 đến 8 mm/s.

Bảng 3.3: Thông số kỹ thuật của phân hệ Xi lanh điện Công nghiệp và Y tế thông thường

Dòng sản phẩm (Family)	Lực đẩy động tối đa (Dynamic Force)	Lực hãm tĩnh tối đa (Holding Force)	Tốc độ dịch chuyển tối đa (Max Speed)	Chiều dài hành trình tối đa (Max Stroke)	Cấp bảo vệ chống thấm (IP Rating)
CAHB-10	120 N – 1.500 N	2.500 N	56 mm/s	300 mm	IP66
CAHB-20A	1.500 N – 2.500 N	4.500 N	33 mm/s	610 mm	IP66
CAHB-20E/S	1.500 N – 4.500 N	12.000 N	31 mm/s	700 mm	IP66M / IP69K
CAHB-21E/S	1.500 N – 4.500 N	12.000 N	51 mm/s	700 mm	IP66M / IP69K
CAHB-22E/S	2.300 N – 10.000 N	20.000 N	57 mm/s	700 mm	IP66M / IP69K
MATRIX	Lên đến 4.000 N	11.000 N	60 mm/s	300 mm	IP66M / IPX6S
MAX1 / MAX3	Lên đến 8.000 N	8.000 N	14 mm/s	400 mm	IPX4 / IPX6
ECO-MAG	Lên đến 4.000 N	4.000 N	13 mm/s	300 mm	IPX4

Bảng 3.4: Thông số kỹ thuật dòng Cột nâng hạ Ewellix (Lifting Columns)

Dòng sản phẩm	Lực nâng động tối đa (Push Force)	Khả năng chịu Momen uốn tĩnh (Bending Moment)	Tốc độ nâng tối đa (Max Speed)	Chiều dài hành trình nâng (Stroke)	Kiểu nguồn cấp tích hợp (Motor Volt)
CPMA / CPMB	2.000 N	1.000 Nm	30 mm/s	400 – 600 mm	24 VDC | AC Control Box
CPMT	6.000 N	2.000 Nm	34 mm/s	400 – 600 mm	24 VDC | 120/230 VAC
TLG	4.000 N	1.600 Nm	18 mm/s	200 – 700 mm	24 VDC | 120/230 VAC
TLT	4.000 N	1.200 Nm	26 mm/s	200 – 700 mm	24 VDC | 120/230 VAC
CPSM	8.000 N	2.800 Nm	100 mm/s	100 – 700 mm	24 VDC / 400 VAC

3.5 Phân tích chuyên sâu về Chu kỳ làm việc (Duty Cycle)

Biên độ phát nhiệt cơ – điện quyết định tần suất hoạt động an toàn của thiết bị:

• Phân khúc Y tế và Công nghiệp thông thường (MATRIX, MAX, CAHB, RUNNER, ECO-MAG): Được thiết kế cho các chế độ vận hành ngắt quãng định kỳ, Duty Cycle giới hạn từ 10% đến 25% tại mức tải định mức cao nhất.

  • Ví dụ ứng dụng: Một xi lanh điện có thông số Duty Cycle quy định là 15\%. Nếu thiết bị thực hiện hành trình đẩy và thu hồi liên tục trong vòng 1.5 phút, thì ngay sau đó, xy lanh bắt buộc phải được điều khiển ở trạng thái nghỉ hoàn toàn trong ít nhất 8.5 phút để nhiệt lượng phát sinh trên cuộn dây và cơ cấu cơ khí được khuếch tán ra môi trường xung quanh trước khi bắt đầu chu kỳ tiếp theo.

• Phân khúc Hiệu suất cao và Cột nâng hạ công nghiệp (CASM, LEMC, SRSA, CPSM): Nhờ cơ cấu chuyển động cơ khí chính xác tối ưu (Vít me bi/Vít me con lăn) giúp giảm thiểu ma sát kết hợp hệ thống thân vỏ nhôm đúc tản nhiệt xuất sắc, nhóm sản phẩm này hỗ trợ chu kỳ làm việc lên đến 100% (Continuous Duty). Thiết bị sẵn sàng vận hành liên tục 24/7 trên các băng chuyền sản xuất tự động công nghiệp công suất lớn mà không sợ bị quá nhiệt.

PHẦN 4: PHƯƠNG PHÁP XÂY DỰNG MÃ ĐẶT HÀNG CHUẨN HÃNG (CONFIGURING SYSTEM)

Để thiết lập cấu hình chính xác một bộ xi lanh điện Ewellix phục vụ công tác đặt hàng và thiết kế hệ thống trên bản vẽ CAD, kỹ sư cần kết hợp chuỗi ký tự phân rã theo ma trận tiêu chuẩn dưới đây:

Bảng 4.1: Giải mã chi tiết các phân đoạn ký tự cấu hình sản phẩm

• 1. Dòng sản phẩm (Family Code): Quy định kiểu dáng cơ khí tổng thể (Ví dụ: CASM-32, LEMC-60, CAHB-22, MATRIX01).

• 2. Kích cỡ hoặc Điện áp nguồn cấp: * Đối với dòng hiệu suất cao: Ghi kích thước khung gá (25, 32, 63, 100…).

  • Đối với dòng công nghiệp/y tế: Ghi mã nguồn lực (A = 12VDC, B = 24VDC, F = 24VDC có xả tải tay, 230 = nguồn xoay chiều).

• 3. Mã tải trọng / Bước ren trục vít (Lead): Thể hiện bước răng của trục vít me (Ví dụ: bước 5mm, 10mm, 20mm…). Bước ren càng nhỏ cung cấp lực đẩy động lớn hơn nhưng tốc độ tịnh tiến tối đa của ty sẽ giảm xuống.

• 4. Kiểu thiết kế công nghệ cơ điện: A (Phiên bản cơ bản) | E (Phiên bản nâng cao tích hợp ly hợp trượt cơ học) | S (Phiên bản Smart tích hợp vi điều khiển truyền thông CAN bus).

• 5. Chiều dài hành trình (Stroke): Ghi rõ kích thước hành trình tịnh tiến thực tế bằng chữ số (Ví dụ: 100, 300, 500, 600 tương ứng với chiều dài hành trình thực tế tính theo đơn vị mm).

• 6. Kiểu kết nối đầu gá cơ khí (Attachment Option): A = Khớp nối gá tròn tiêu chuẩn lỗ xuyên tâm; C = Khớp nối gá chữ U (Clevis); I = Khớp cầu tự lựa xoay tự do (Spherical Bearing).

• 7. Tùy chọn phản hồi vị trí (Feedback): N (Không tích hợp cảm biến) | L (Tích hợp công tắc hành trình ngắt điện) | P (Tích hợp điện trở chiết áp tuyến tính Potentiometer) | E (Tích hợp cảm biến đếm xung vòng quay Encoder) | CAN (Mạng truyền thông thông minh).

PHẦN 5: LỢI ĐIỂM VƯỢT TRỘI CỦA XY LANH ĐIỆN VÀ CỘT NÂNG HẠ EWELLIX

Việc đầu tư hệ thống xi lanh điện cao cấp mang lại những giá trị kinh tế và vận hành vượt trội, giải quyết triệt để các bài toán hóc búa của hệ thống truyền động truyền thống:

Bảng 5.1: So sánh đặc tính kỹ thuật giữa Xi lanh điện Ewellix, Thủy lực và Khí nén

Đặc tính công nghệ	Xi lanh điện / Xy lanh điện Ewellix	Hệ thống Thủy lực (Hydraulics)	Hệ thống Khí nén (Pneumatics)
Hiệu suất năng lượng	Cực cao (70% – 85%). Chỉ tiêu thụ điện năng khi di chuyển chủ động.	Thấp (40% – 50%). Bơm áp lực luôn phải chạy để duy trì dòng áp suất dầu.	Rất thấp (20% – 30%). Hao tổn cực lớn do rò rỉ khí và tổn thất áp suất đường ống.
Độ chính xác vị trí	Tối ưu tuyệt đối. Dừng chính xác tại mọi điểm trên hành trình nhờ cảm biến phản hồi (\pm 0.01{ mm} với dòng Servo).	Trung bình. Dễ bị trôi vị trí do sự giãn nở nhiệt của dầu thủy lực.	Kém. Rất khó định vị điểm giữa do tính đàn hồi và nén của không khí.
Không gian lắp đặt	Tối giản. Chỉ gồm thân xi lanh điện và dây cáp nối về tủ điều khiển.	Cồng kềnh. Yêu cầu trạm bơm dầu, bình tích áp, hệ thống van điều hướng, đường ống cứng.	Phức tạp. Yêu cầu máy nén khí trung tâm, bộ lọc tách nước, bình dầu bôi trơn, đường dây hơi.
Môi trường & Vệ sinh	Sạch sẽ hoàn hảo. Đáp ứng tuyệt đối tiêu chuẩn phòng sạch y tế, thực phẩm.	Rủi ro cao. Nguy cơ rò rỉ dầu thủy lực gây ô nhiễm dây chuyền sản xuất.	Ồn ào. Tiếng xả khí nén gây ô nhiễm tiếng ồn nghiêm trọng trong nhà xưởng.
Chi phí bảo trì lâu dài	Gần như bằng 0. Thiết bị niêm phong tra sẵn mỡ bôi trơn suốt đời.	Rất cao. Phải thay dầu định kỳ, bảo dưỡng phớt bơm, xử lý rò rỉ đường ống liên tục.	Trung bình. Thường xuyên kiểm tra rò rỉ khí, xả nước bình lọc, châm dầu bôi trơn.

PHẦN 6: ỨNG DỤNG THỰC TẾ TRONG CÁC NGÀNH CÔNG NGHIỆP TRỌNG ĐIỂM

Nhờ dải sản phẩm kéo dài từ phân khúc y tế dân dụng đến siêu tải trọng công nghiệp, hệ thống xy lanh điện Ewellix xuất hiện trong mọi ngóc ngách của nền sản xuất hiện đại:

6.1 Ngành gia công định hình vật liệu và Chế tạo máy móc (Material Forming & Machine Tools)

Các dòng xi lanh điện hiệu suất cao như CASM-100 hay SRSA thay thế hoàn toàn các cụm thủy lực trong các máy dập cơ khí, máy uốn ống thép, máy ép khuôn đúc nhựa hoặc các đồ gá kẹp phôi chính xác trên trung tâm gia công CNC. Khả năng kiểm soát lực ép kỹ thuật số chính xác giúp loại bỏ sản phẩm lỗi một cách tối đa.

6.2 Ngành tự động hóa lắp ráp, Robot và Thiết bị mô phỏng (Assembly & Simulators)

Dòng CASM kích thước nhỏ (CASM-25/32) kết hợp với động cơ Servo được ứng dụng rộng rãi trong các tay gắp robot, hệ thống phân loại sản phẩm tốc độ cao, và các thiết bị mô phỏng chuyển động 6 trục (Hexapods / Simulators) yêu cầu phản ứng động học cực nhanh và độ chuẩn xác tính bằng micromet nhờ vận tốc tịnh tiến lên tới trên 1.000{ mm/s}.

6.3 Ngành sản xuất Thực phẩm & Đồ uống và Đóng gói (Food & Beverage)

Trong các môi trường chiết rót đóng chai, dòng xi lanh điện CAHB (chuẩn IP69K) điều khiển các cơ cấu gạt sản phẩm, cắt bao bì hoặc đóng mở van xả. Thiết bị chịu được các quy trình phun rửa khử trùng bằng hóa chất xút ăn mòn mà không rỉ sét, ngăn ngừa nguy cơ nhiễm độc thực phẩm từ rò rỉ dầu nhớt thủy lực.

6.4 Lĩnh vực Thiết bị Y tế chuyên sâu và Thiết bị Công thái học (Medical & Ergonomics)

Các dòng MATRIX, MAX và đặc biệt là dòng vận hành siêu êm RUNNER được ứng dụng trong các cơ cấu nâng hạ chân/đầu giường hồi sức tích cực ICU, bàn mổ thông minh, thiết bị chụp cắt lớp CT, X-quang, mang lại chuyển động vững chãi, tĩnh lặng tuyệt đối cho bệnh nhân. Trong khi đó, dòng cột nâng hạ (Lifting Columns) CPSM được tích hợp trực tiếp trên thân các dòng xe tự hành AGV/AMR phục vụ kho thông minh hoặc thay đổi độ cao bàn làm việc công nhân để tối ưu hóa tư thế lao động (Công thái học).

PHẦN 7: HƯỚNG DẪN LẮP ĐẶT CƠ KHÍ VÀ KẾT NỐI ĐIỆN AN TOÀN (HDSD)

7.1 Nguyên tắc gá lắp cơ khí khử tải cưỡng bức dọc trục

Lỗi lắp đặt lệch tâm trục, tạo ra lực bẻ ngang cơ học chiếm tới 90% nguyên nhân gây tổn hại cho xi lanh điện tại nhà xưởng. Cấu trúc ty đẩy của Ewellix chỉ được phép chịu lực dọc trục chính diện (Axial Load).

• Tuyệt đối nghiêm cấm tác động lực hướng tâm (Radial Load): Cơ cấu gá lắp bên ngoài không được đè các lực uốn ngang, lực xoắn, hoặc tải trọng lệch tâm lên ty đẩy inox. Lực hướng tâm lớn sẽ ép chặt ty vào vòng bạc hướng dẫn ở cổ xy lanh, gây xước ty, rách cụm phớt chắn bụi, làm ẩm mốc rỉ sét xâm nhập và gây kẹt cứng cốt vít me bi bên trong.

• Sử dụng kết nối chốt gá tự do (Clevis Pin): Khi bắt khớp đầu trục đẩy và đuôi của xy lanh điện vào khung máy, bắt buộc phải dùng các chốt ắc hình trụ tiêu chuẩn xuyên qua lỗ gá. Tuyệt đối không dùng bu-lông siết khóa kẹp chết cứng. Thiết kế bắt buộc phải cho phép toàn bộ thân xy lanh có một dải lắc tự do từ 1^\circ đến 2^\circ để tự lựa tâm trục chuyển động trong suốt hành trình tịnh tiến.

• Trường hợp ngoại lệ với Cột nâng hạ (Lifting Columns): Nhờ hệ thống tháp lồng vững chắc và vách dẫn hướng cơ học chịu lực, cột nâng hạ cho phép chịu mô-men uốn chịu tải lệch tâm rất lớn (lên đến 2.800 Nm). Do đó, khi lắp đặt, kỹ sư chỉ cần siết khóa cứng tấm đế xuống khung gá bằng bu-lông cường độ cao mà không sợ hiện tượng lệch tâm.

7.2 Phương pháp đấu nối nguồn lực và chống nhiễu tín hiệu mạng

• Tính toán tiết diện lõi dây dẫn động lực: Với các dòng động cơ công suất lớn hoặc Servo cường độ cao, dòng điện đỉnh khi vào tải nặng có thể đạt mức rất lớn. Nếu khoảng cách đi dây từ tủ điện điều khiển đến vị trí lắp xi lanh điện thực tế dài trên 5 mét, kỹ sư điện bắt buộc phải chọn cáp nguồn lực có tiết diện lõi đồng tối thiểu từ 2.5 mm² đến 4.0 mm² (14 AWG đến 12 AWG). Hiện tượng sụt áp dòng trên đường dây dài vượt quá mốc 10\% sẽ làm giảm nghiêm trọng mô-men xoắn động cơ, gây ra lỗi trượt ly hợp giả mạo hoặc làm cháy nổ bo mạch.

• Giải pháp chống nhiễu cho cáp tín hiệu điều khiển: Các đường dây truyền thông mạng CAN bus (CAN_H, CAN_L) hoặc dây phản hồi tín hiệu Encoder bắt buộc phải sử dụng cáp xoắn đôi có lớp lưới giáp đồng bọc chống nhiễu độc lập. Lớp lưới giáp phải được nối tiếp địa (GND) tại một điểm duy nhất trong tủ điện để triệt tiêu các sóng nhiễu điện từ trường phát ra từ biến tần công suất lớn xung quanh.

PHẦN 8: QUY TRÌNH BẢO DƯỠNG ĐỊNH KỲ VÀ XỬ LÝ NHANH SỰ CỐ TẠI HIỆN TRƯỜNG

8.1 Quy trình kiểm tra kỹ thuật phòng ngừa (Preventative Maintenance)

1. Vệ sinh bề mặt ty tịnh tiến: Định kỳ từ 3 đến 6 tháng, điều khiển cho xy lanh điện đẩy ra hết tầm hành trình, dùng khăn vải mềm, sạch lau sạch toàn bộ bụi bám, hóa chất ăn mòn hoặc mạt kim loại bám dính trên ty inox. Tuyệt đối không để bụi bẩn đóng cặn cứng, vì khi thu hồi ty về, lớp cặn này sẽ cào rách cụm phớt chắn bụi đầu cổ, làm ẩm mốc xâm nhập trực tiếp vào hệ thống cơ khí bên trong.

2. Kiểm tra độ rơ của các chốt liên kết: Kiểm tra trực quan và đo đạc độ mài mòn của các chốt ắc Clevis gá ở hai đầu máy. Nếu xuất hiện độ rơ cơ học lớn do mài mòn qua thời gian, cần tiến hành thay thế chốt mới ngay lập tức. Độ rơ lớn sẽ tạo ra các cú va đập lực quán tính rất mạnh mỗi khi động cơ đảo chiều quay, dễ gây nứt vỡ phần tai gá bằng hợp kim nhôm đúc chịu lực.

3. Quy định nghiêm ngặt về tem niêm phong và bảo hành: * CẢNH BÁO TỪ HÃNG EWELLIX: Tất cả các cụm linh kiện chức năng nằm bên trong xi lanh điện (Hộp số hành tinh, trục vít me bi, Driver điều khiển bán dẫn) đã được nhà máy lắp ráp định vị chính xác và tra sẵn mỡ bôi trơn chuyên dụng cho toàn bộ vòng đời sản phẩm (“Lubricated for life”).

   • Người sử dụng tuyệt đối không được tự ý vặn mở, nới lỏng hoặc tháo gỡ bất kỳ hệ thống ốc vít nào trên thân vỏ xy lanh. Mọi dấu vết can thiệp cấu trúc phần cứng trái phép từ phía khách hàng khi chưa có sự phê duyệt bằng văn bản của hãng sẽ lập tức hủy bỏ toàn bộ quyền được hưởng chính sách bảo hành chính hãng, và nhà sản xuất hoàn toàn miễn trừ mọi trách nhiệm đối với bất kỳ tổn thất, tai nạn lao động hoặc hư hỏng hệ thống nào phát sinh sau đó.

Bảng 8.1: Hướng dẫn chẩn đoán lỗi và khắc phục nhanh sự cố tại nhà máy

Biểu hiện sự cố	Nguyên nhân bản chất	Giải pháp xử lý kỹ thuật lập tức
Cấp nguồn điện lực điều khiển nhưng động cơ hoàn toàn im lặng, ty không di chuyển.	1. Mất điện áp nguồn ngõ vào hoặc đứt mạch cáp dẫn nguồn, hở giắc cắm. 2. Rơ-le bảo vệ nhiệt (Thermal Switch) nội bộ đang mở mạch do thiết bị chạy quá tần suất Duty Cycle quy định.	1. Sử dụng đồng hồ vạn năng (VOM) đo trực tiếp điện áp tại chân giắc cắm ngõ vào xem có đạt dải áp tiêu chuẩn định mức hay không. 2. Cô lập lệnh chạy, để thiết bị nghỉ ngơi tản nhiệt tự nhiên từ 15-30 phút để rơ-le tự động đóng tiếp điểm phục hồi.
Động cơ quay phát ra tiếng kêu o o lớn hoặc tiếng cạch cạch liên tục nhưng ty đẩy không di chuyển.	1. Tải trọng thực tế của khung máy vượt quá lực đẩy động định mức tối đa của mã sản phẩm. 2. Cơ cấu hành trình ngoại vi bị kẹt cứng, kích hoạt bộ ly hợp trượt liên tục để bảo vệ bánh răng.	1. Bấm nút dừng khẩn cấp tủ điện ngay lập tức để tránh hiện tượng ngâm dòng cao gây cháy máy. Tiến hành giảm bớt tải trọng đè lên ty. 2. Đối với các dòng có tính năng vặn tay khẩn cấp (Manual Override), dùng lục giác xoay nhẹ trục ngược chiều để đưa ty ra khỏi điểm kẹt cơ học.
Tốc độ di chuyển tịnh tiến của ty bị sụt giảm nghiêm trọng khi thiết bị bắt đầu vào tải nặng.	Tiết diện lõi dây cáp điện từ tủ nguồn đến vị trí lắp đặt xy lanh quá nhỏ, gây hiện tượng sụt áp dòng lớn trên đường dây dài.	Đo kiểm tra điện áp tại đầu nguồn khi xy lanh đang kéo tải. Thay thế đường dây động lực bằng cáp nguồn có tiết diện lõi đồng lớn lớn tiêu chuẩn từ 2.5{ mm}^2 – 4.0{ mm}^2.

PHẦN 9: MINH VIỆT JSC – NHÀ PHÂN PHỐI ỦY QUYỀN CHÍNH THỨC SẢN PHẨM EWELLIX CHÍNH HÃNG TẠI VIỆT NAM

Để đảm bảo chọn đúng chủng loại thiết bị truyền động (Xi lanh điện công nghiệp, thiết bị y tế, xi lanh hiệu suất cao thay thế thủy lực hay cột nâng hạ thông minh) và nhận đầy đủ chính sách bảo hành 12 tháng từ Tập đoàn Schaeffler, quý khách hàng vui lòng liên hệ Minh Việt JSC – Văn phòng đại diện phân phối chính thức thương hiệu Ewellix tại thị trường Việt Nam.

• Đội ngũ kỹ sư hỗ trợ tính toán tải trọng động, mô-men uốn và ứng dụng công cụ phần mềm kỹ thuật số chuyên dụng EWELLIX Actuator Select để tối ưu hóa chi phí phần cứng cho dự án của bạn.

• Cung cấp đầy đủ giấy chứng nhận xuất xứ CO, chứng nhận chất lượng CQ chính hãng và các tệp bản vẽ kỹ thuật 2D/3D phục vụ thiết kế cơ khí.

Chi tiết báo giá giải pháp và tải tài liệu Catalog trọn bộ: https://minhviet-jsc.com/

Phần 10: Các sản phẩm Schaeffler Ewellix phổ biến

Sản phẩm của  Ewellix – Thụy Điển, với nhiều tính năng nổi bật, hiệu suất và tải trọng cao, tiện dụng, bền bỉ và an toàn. Ứng dụng trong ngành công nghiệp nặng, y tế, chế tạo sản xuất, thực phẩm, khai thác… Đáp ứng tốt các nhu cầu truyển động ngay cả những môi trường hoạt động khắc nghiệt nhất. Được phân thành ba nhóm sản phẩm chính, đều thuộc ứng dụng cần đến Linear Motion.

• Electric Actuator, Xi lanh điện, Robot Cylinder, XYZ robot.
• Ball screw – Trục vít me bi, Roller screw – Planetary screw – Trục vít con lăn hành tinh.
• Linear guide – thanh dẫn hướng, guide rail – thanh trượt, shaft – trục trượt, gối đỡ.

Kinh nghiệm và kiến thức sâu rộng về các giải pháp cơ điện của Ewellix có thể đáp ứng các yêu cầu khắt khe nhất. Với phạm vi rộng nhất trên thị trường thiết bị truyền động tuyến tính, thiết bị điều khiển và thiết bị vận hành, Ewellix là đối tác ưu tiên phù hợp với nhu cầu ứng dụng độc đáo trong nhiều ngành công nghiệp.

Xi lanh điện tải lớn – high load electric actuator

Xi lanh điện tải lớn Ewellix / Schaeffler – Germany, nhiều tính năng nổi bật, tải trọng cao, tiện dụng, bền bỉ và an toàn. Ứng dụng trong ngành công nghiệp nặng, y tế. Xi lanh điện công nghiệp đáp ứng tốt các nhu cầu truyển động ngay cả những môi trường hoạt động khắc nghiệt, chống nước, chống bụi, IP66, IP67, IP68, IP69K.

Thông số chính của một số loại xi lanh điện tải trọng lớn

Series	Lực đẩy & kéo	Tốc độ (có tải)	Hành trình	Nguồn điện	Duty cycle (%)
Xi lanh điện CAHB-10	up to 1500 N	up to 45 mm/s	50 to 300 mm	12 or 24 VDC	25
Xi lanh điện CAHB-20A	up to 2500 N	up to 27 mm/s	102 to 610 mm	12 or 24 VDC	25
Xi lanh điện CAHB-20E	up to 4500 N	up to 25,5 mm/s	50 to 700 mm	12 or 24 or 48 VDC	20
Xilanh điện CAHB-21E	up to 4500 N	up to 50 mm/s	50 to 700 mm	12 or 24 or 48 VDC	20
Xy lanh điện CAHB-22E	up to 10000 N	up to 42 mm/s	50 to 700 mm	12 or 24 or 48 VDC	20
Xy lanh điện CAHB-30A	up to 2300 N	up to 25 mm/s	102 to 610 mm	115 to 230 V AC	25
Xy lanh điện CAHB-31N	up to 6000 N	up to 48 mm/s	102 to 610 mm	115 to 230 V AC	25
Xi lanh điện CAT 32B	up to 4000 N	up to 52 mm/s	50 to 700 mm	12 or 24 V DC or 120 or 230 or 400 V AC	30
Xylanh điện CAP43B	up to 4000 N	up to 65 mm/s	50 to 700 mm	24 V DC	20
Xylanh điện CAT 33	up to 3000 N	up to 52 mm/s	100 to 400 mm	12 or 24 V DC – 120, 230 or 400 V AC	30
Xi lanh điện CAP 43A	up to 3000 N	up to 52 mm/s	100 to 400 mm	24 V DC	15

 Ngoài các  xi lanh điện 24v phổ thông còn có các loại xi lanh điện công nghiệp khác sử dụng điện 1 pha, 3 pha.

Xy lanh điện hiệu suất cao – High performance electric actuator

Ewellix cung cấp nhiều loại xy lanh điện, với nhiều kiểu dáng và thiết lập cho cả các ứng dụng công nghiệp phổ biến và đặc thù. Các loại xy lanh điện của Ewellix có tính đa dạng với khả năng chịu tải cao, hoạt động liên tục và đạt hiệu suất cao. Ngay cả những môi trường khắc nghiệt như nhiệt độ cao, bụi, nước hoặc những yêu cầu khắt khe về độ ồn, Xi lanh điện Ewellix đều đáp ứng được.

Thông số chính của một số loại xy lanh điện hiệu suất cao



Series	Lực đẩy/kéo hướng dọc trục (kN=0.1 tấn)	Tốc độ hướng dọc trục tối đa mm	Tải trọng tối đa (kN=0.1 tấn)	Loại vít me	Hành trình dài nhất mm	Loại Motor	Hiệu suất hoạt động	Nhiệt độ hoạt động	Chỉ số IP
Xy lanh điện CASM-32	0,7	500	2,8	Lead screw 9 x 1,5 Ball screws 10 x 3; 10 x 10	400	BLDC motor or servo motor	100	0 to +50 °C	IP 54S
Xy lanh điện CASM-40	2,375	826	6	Lead screw 12,5 x 2,5 Ball screws 12 x 5; 12,7 x 12,7	600	BLDC motor or servo motor	100	0 to +50 °C	IP 54S
Xy lanh điện CASM-63	5,4	1 067	21	Lead screw 20 x 4 Ball screws 20 x 5; 20 x 10; 20 x 20	800	BLDC motor or servo motor	100	0 to +50 °C	IP 54S
Xy lanh điện CASM-100	82	890	106	Ball screws or roller screws, 32×10, 40×10, 40×20, 30×10	2000	Servo motor, AC motor	100	-10 to +40 °C	IP 54
Xy lanh điện LEMC 21	40	1 000	54,3	Roller screws – 21/5-10	600	AC motor or servo motor	100	0 to +40 °C	IP 54S
Xylanh điện LEMC 30	80	880	106,3	Roller screws – 30/5-10	800	AC motor or servo motor	100	0 to +40 °C	IP 54S

(*) Các thông số trên có thể thay đổi và thiết kế lại theo yêu cầu của người sử dụng.

Cột nâng hạ – lifting column

Cột nâng hay trụ nâng là giải pháp thông minh để thực hiện chức năng nâng hạ trong các thiết bị công nghiệp, lắp ráp thiết bị y tế. Cột nâng Ewellix không gây tiếng ồn, mạnh mẽ và vững chắc, có thiết kế hấp dẫn và đáp ứng các yêu cầu khắt khe nhất.

Trục vít me – Ball screw – Roller screw

Nhờ có nhiều thập kỷ kinh nghiệm trong sản xuất vít me bi và con lăn cùng với việc phát triển sản phẩm và quy trình liên tục, Ewellix mang đến cho khách hàng các giải pháp trục vít me – Ball screw chính xác đáp ứng các ứng dụng khắt khe nhất về hiệu quả, độ chính xác, độ bền và giá trị. Ewellix cung cấp giải pháp cho các ứng dụng yêu cầu điều khiển chuyển động. Trục vít me bi và trục lăn biến chuyển động quay thành chuyển động thẳng và ngược lại.

Thanh dẫn hướng – Linear guilder

Năng suất và hiệu quả kinh tế của thiết bị phụ thuộc vào chất lượng của Thanh dẫn hướng – Linear guilder tuyến tính được chọn. Hệ thống Thanh dẫn hướng – Linear guilder tuyến tính phải thích ứng nhất có thể để đáp ứng chính xác các yêu cầu ứng dụng khác nhau. Các ứng dụng đòi hỏi độ chính xác cao và tải trọng lớn yêu cầu lựa chọn thanh dẫn hướng chất lượng cao.

Rất nhiều loại thanh dẫn hướng tuyến tính do Ewellix cung cấp bao gồm các ống bọc ổ bi và các thanh dẫn hướng tuyến tính định hình có tuần hoàn bi hoặc con lăn với chuyển động dọc trục hầu như không giới hạn. Ngoài ra, vòng bi tuyến tính chính xác với phần tử tiếp xúc lăn liên tục đảm bảo độ chính xác tối đa.

Các sản phẩm đa dạng của Ewellix hỗ trợ hầu như mọi ứng dụng công nghiệp, đặc biệt là với các thiết kế tiêu chuẩn. Để đảm bảo khả năng thích ứng tối ưu cho các ứng dụng cụ thể về khối lượng và độ bền, Ewellix cung cấp các giải pháp với các thanh dẫn tuyến tính được tích hợp hoặc tùy chỉnh theo yêu cầu.
