Rơ le RJ IDEC

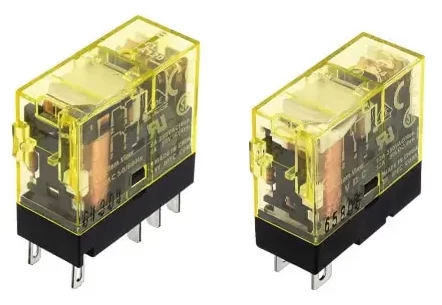

Rơ le RJ IDEC. Sản phẩm rơ le relay RJ IDEC. Có chất lượng tin cậy, với nhiều tính năng nổi bật, độ bền cao và giá tốt của Hãng IDEC. Sau đây là giới thiệu các loại Rơ le 5 chân, Rơ le 8 chân dòng RJ của Hãng IDEC.

Trong xu hướng thiết kế tủ điện hiện đại, việc tối ưu hóa không gian lắp đặt và nâng cao mật độ bố trí thiết bị trên các thanh DIN-rail là yêu cầu bắt buộc. Các dòng rơ le kiếng dạng vuông truyền thống dù có độ bền cao nhưng lại chiếm khá nhiều diện tích bề ngang. Để giải quyết bài toán này, tập đoàn IDEC Corporation (Nhật Bản) đã cho ra đời dòng rơ le trung gian dẹt Slim Power Relays RJ Series kết hợp cùng dòng đế cắm tiết kiệm không gian SJ Series.

Với độ dày thân rơ le siêu mỏng nhưng lại sở hữu khả năng đóng cắt dòng tải lớn vượt trội so với các đối thủ cùng phân khúc, IDEC RJ Series (đạt các chứng nhận khắt khe của Lloyd’s Register và DNV) hiện là giải pháp hàng đầu cho các hệ thống tủ điện điều khiển máy công cụ, tủ PLC và các hệ thống nhúng tự động hóa. Bài viết này sẽ phân tích chi tiết các đặc tính cơ học, thông số tải, sơ đồ chân và hệ thống bảng mã tra cứu đầy đủ của dòng sản phẩm này.

• Rơ le RJ IDEC, rơ le 5 chân dẹp

Mã Hàng	Mô tả
RJ1S-CL-D24	1 cực, có đèn, nguồn cấp (12A/24V DC)
RJ1S-CL-A24	1 cực, có đèn, nguồn cấp (12A/24V AC)
RJ1S-CL-A110	1 cực, có đèn, nguồn cấp (12A/110V AC)
RJ1S-CL-A230	1 cực, có đèn, nguồn cấp (12A/230V AC)

• Rơ le RJ IDEC, rơ le 8 chân dẹp

Mã Hàng	Mô tả
RJ2S-CL-D24	2 cực, có đèn, nguồn cấp (8A/24V DC)
RJ2S-CL-A24	2 cực, có đèn, nguồn cấp (8A/24V AC)
RJ2S-CL-A110	2 cực, có đèn, nguồn cấp (8A/110V AC)
RJ2S-CL-A230	2 cực, có đèn, nguồn cấp (8A/230V AC)

1. PHÂN LOẠI CÁC DÒNG RƠ LE TRUNG GIAN DẸT IDEC RJ SERIES

Dòng rơ le Slim RJ được chia thành các nhánh sản phẩm dựa trên cấu trúc tiếp điểm để tối ưu hóa cho từng loại tải trọng điều khiển:

• RJ1S (Standard 1-Pole): Cấu trúc 1 cặp tiếp điểm chuyển đổi (SPDT – 5 chân cắm ghim). Dù kích thước dẹt siêu mỏng, dòng này cho phép khả năng chịu tải liên tục tối đa lên tới 12A, vượt qua mức 10A thông thường của các hãng đối thủ.

• RJ2S (Standard 2-Pole): Cấu trúc 2 cặp tiếp điểm chuyển đổi độc lập (DPDT – 8 chân cắm ghim). Chịu dòng tải liên tục tối đa 8A trên mỗi cực, chuyên dụng cho các mạch logic khóa chéo hoặc đóng ngắt đồng thời dây pha và dây trung tính.

• RJ22S (Bifurcated Contact): Phiên bản cao cấp sử dụng cấu trúc tiếp điểm kép phân nhánh (Bifurcated Contacts). Cơ chế này chia nhỏ bề mặt tiếp xúc thành 2 nhánh chạy song song, giúp giảm mức tải hoạt động tối thiểu xuống siêu nhỏ (1V DC, 100µA), loại bỏ hoàn toàn hiện tượng chập chờn tín hiệu do oxy hóa bề mặt, cực kỳ lý tưởng để đưa tín hiệu dòng nhỏ về ngõ vào PLC.

2. NHỮNG ĐẶC TÍNH CÔNG NGHỆ ĐỘC QUYỀN TRÊN IDEC RJ SERIES

2.1 Thiết kế dẫn sáng khuếch tán LED độc đáo (Light Guide Structure)

Không giống các dòng rơ le thông thường chỉ có một chấm đèn LED nhỏ khó quan sát từ góc nghiêng, IDEC ứng dụng cấu trúc thấu kính dẫn sáng (Light Guide) độc quyền. Ánh sáng từ đèn LED nội bộ được khuếch tán đều lên toàn bộ phần đỉnh của rơ le, giúp kỹ sư vận hành có thể dễ dàng nhận biết trạng thái đóng ngắt của thiết bị từ khoảng cách xa hoặc từ mọi góc nhìn trong tủ điện tối.

2.2 Độ bền cơ học vượt trội nhờ cấu trúc lò xo phản hồi cải tiến

IDEC đã tái thiết kế hoàn toàn cơ cấu lò xo phản hồi nội bộ (Unique return spring structure). Cải tiến cơ khí này giúp giảm thiểu hiện tượng mỏi kim loại, tăng cường lực ép tiếp điểm và nâng tuổi thọ cơ học lên mức kinh ngạc:

• Cuộn điều khiển xoay chiều AC: Đạt tối thiểu 30.000.000 lần đóng ngắt (gấp 3 lần đối thủ).

• Cuộn điều khiển một chiều DC: Đạt tối thiểu 50.000.000 lần đóng ngắt (gấp 2.5 lần đối thủ).

2.3 Khả năng chịu tải dòng đỉnh (High Capacity) lớn

Sử dụng vật liệu hợp kim dẫn điện cao cấp giúp giảm thiểu điện trở tiếp xúc và lượng nhiệt sinh ra khi có dòng điện lớn chạy qua. Do đó, dòng RJ1S có khả năng chịu tải lên tới 12A, giúp nó thay thế được các dòng rơ le công suất lớn cồng kềnh trong nhiều ứng dụng.

3. THÔNG SỐ KỸ THUẬT TIÊU CHUẨN CỦA RƠ LE DẸT IDEC RJ SERIES

Bảng 3.1: Đặc tính vận hành cơ học và môi trường dòng RJ

Đặc tính kỹ thuật	Giá trị / Thông số định mức
Nhiệt độ vận hành xung quanh	-40°C đến +70°C (Không đóng băng, cho phép hoạt động liên tục trong tủ điện kín tỏa nhiệt cao)
Độ ẩm vận hành cho phép	5% đến 85% RH (Chống ngưng tụ hơi nước tốt)
Điện trở tiếp xúc ban đầu	Tối đa 50 mΩ (Đối với dòng RJ1S, RJ2S)
Thời gian tác động (Operate Time)	Tối đa 15 mili-giây (ms) ở điện áp định mức
Thời gian nhả (Release Time)	Tối đa 15 mili-giây (ms) ở điện áp định mức
Điện trở cách điện tối thiểu	1.000 MΩ (Đo bằng máy Megger 500V DC giữa các phần cách điện)
Điện áp chịu thử (Dielectric)	* Giữa cuộn dây và tiếp điểm: 5.000V AC, trong vòng 1 phút * Giữa các tiếp điểm khác cực: 3.000V AC, trong vòng 1 phút
Độ bền điện ở tải định mức	Tối thiểu 100.000 lần đóng cắt liên tục (Tải trở, tần suất 1.800 lần/giờ)
Chứng nhận tiêu chuẩn quốc tế	UL, c-UL, CE, UKCA, VDE, Lloyd’s Register, DNV

Bảng 3.2: Công suất định mức trên tiếp điểm đóng cắt (Contact Ratings)

Dòng sản phẩm	Cấu trúc tiếp điểm	Dòng liên tục (Max)	Dòng tải thuần trở (Resistive)	Dòng tải cảm (Inductive)	Tải hoạt động tối thiểu (Reference)
RJ1S	1-Pole (SPDT)	12A	250V AC / 12A 30V DC / 12A	250V AC / 6A 30V DC / 6A	5V DC, 10mA
RJ2S	2-Pole (DPDT)	8A	250V AC / 8A 30V DC / 8A	250V AC / 4A 30V DC / 4A	5V DC, 10mA
RJ22S	2-Pole Phân nhánh	1A	250V AC / 1A 30V DC / 1A	250V AC / 0.3A 30V DC / 0.5A	1V DC, 100µA

4. BẢNG MÃ CHỌN SẢN PHẨM RƠ LE IDEC RJ SERIES THEO ĐIỆN ÁP CUỘN HÚT

Dưới đây là bảng tổng hợp mã hàng đầy đủ nhất của dòng rơ le Slim RJ loại cắm gá đế (Plug-in) có tích hợp sẵn đèn LED chỉ thị trạng thái tiêu chuẩn:

Bảng 4.1: Danh mục mã chọn hàng dòng Rơ le Slim 1 tiếp điểm 12A – IDEC RJ1S Series

Điện áp cuộn dây (Coil Voltage)	Mã hàng tiêu chuẩn (Có LED)	Mã tích hợp Diode chống dòng ngược (Dòng DC)	Mã tích hợp mạch RC chống nhiễu (Dòng AC)	Mã ký hiệu điện áp in trên vỏ
24V DC	RJ1S-CL-D24	RJ1S-CLD-D24	N/A	D24
12V DC	RJ1S-CL-D12	RJ1S-CLD-D12	N/A	D12
220V – 240V AC	RJ1S-CL-A220	N/A	RJ1S-CLR-A220	A220-240
110V – 120V AC	RJ1S-CL-A110	N/A	RJ1S-CLR-A110	A110-120
24V AC	RJ1S-CL-A24	N/A	RJ1S-CLR-A24	A24

Bảng 4.2: Danh mục mã chọn hàng dòng Rơ le Slim 2 tiếp điểm 8A – IDEC RJ2S Series

Điện áp cuộn dây (Coil Voltage)	Mã hàng tiêu chuẩn (Có LED)	Mã tích hợp Diode chống dòng ngược (Dòng DC)	Mã tích hợp mạch RC chống nhiễu (Dòng AC)	Mã ký hiệu điện áp in trên vỏ
24V DC	RJ2S-CL-D24	RJ2S-CLD-D24	N/A	D24
12V DC	RJ2S-CL-D12	RJ2S-CLD-D12	N/A	D12
220V – 240V AC	RJ2S-CL-A220	N/A	RJ2S-CLR-A220	A220-240
110V – 120V AC	RJ2S-CL-A110	N/A	RJ2S-CLR-A110	A110-120
24V AC	RJ2S-CL-A24	N/A	RJ2S-CLR-A24	A24

Bảng 4.3: Danh mục mã dòng Rơ le tiếp điểm phân nhánh tải nhỏ – IDEC RJ22S Series

Điện áp cuộn dây (Coil Voltage)	Mã hàng tiêu chuẩn tiếp điểm Bifurcated	Ứng dụng kỹ thuật đặc thù
24V DC	RJ22S-CL-D24	Kết nối trực tiếp các dòng cảm biến tiệm cận, cảm biến quang dòng nhỏ đầu ngõ vào High-speed counter của PLC.
12V DC	RJ22S-CL-D12	Mạch điều khiển bo mạch nhúng điện tử vi xử lý, thiết bị viễn thông không cho phép sụt áp tiếp điểm.
220V – 240V AC	RJ22S-CL-A220	Mạch truyền tín hiệu điều khiển phản hồi xa (Feedback loop) trong các nhà máy lọc hóa dầu, xử lý nước thải.

5. THÔNG SỐ ĐIỆN ÁP VÀ ĐIỆN TRỞ CUỘN HÚT CHI TIẾT (COIL DATA)

Việc nắm rõ thông số điện trở và dòng tiêu thụ định mức của cuộn hút giúp kỹ sư hệ thống lựa chọn chính xác công suất bộ nguồn 24V DC hoặc máy biến áp cách ly điều khiển phù hợp:

Bảng 5.1: Dữ liệu cuộn dây điều khiển của rơ le dòng RJ Series

Điện áp định mức (Coil Voltage)	Điện trở cuộn dây (Ω±10%) ở 20°C	Dòng điện tiêu thụ định mức (mA)	Điện áp đóng tiếp điểm (Tối thiểu)	Điện áp nhả thả tiếp điểm (Tối thiểu)
24V DC	1,070 $\Omega$	22.4 mA	80% so với điện áp định mức	10% so với điện áp định mức
12V DC	270 $\Omega$	44.4 mA	80% so với điện áp định mức	10% so với điện áp định mức
220V – 240V AC	25,570 $\Omega$	4.1 – 4.5 mA	80% so với điện áp định mức	30% so với điện áp định mức
110V – 120V AC	6,400 $\Omega$	8.2 – 8.9 mA	80% so với điện áp định mức	30% so với điện áp định mức
24V AC	243 $\Omega$	38.0 mA	80% so với điện áp định mức	30% so với điện áp định mức

6. DANH MỤC PHỤ KIỆN ĐẾ CẮM (SJ SERIES SOCKETS) VÀ THANH KẸP ĐỒNG BỘ

Để tối ưu hóa không gian, rơ le dẹt RJ bắt buộc phải kết hợp cùng dòng đế cắm dẹt SJ Series có chiều ngang siêu mỏng. IDEC cung cấp hai giải pháp thiết kế cầu đấu dây chính:

• Đế cắm bắt vít tiêu chuẩn (Standard Screw Terminals): Sử dụng đinh vít siết kẹp chắc chắn, thích hợp cho mọi loại đầu cốt truyền thống.

• Đế cắm kẹp lò xo đẩy không vít (Push-In Terminals): Công nghệ tiên tiến nhất hiện nay. Chỉ cần ấn đầu dây cốt ống vào lỗ cắm, cơ cấu lò xo sẽ tự động khóa chặt. Phương pháp này giúp tiết kiệm tới 55% thời gian đấu nối dây, đồng thời chống rung lỏng tuyệt đối mà không cần kiểm tra vặn lại vít định kỳ.

Bảng 6.1: Bảng tra cứu mã hàng đế cắm rơ le dẹt IDEC SJ Series

Dòng rơ le áp dụng	Số chân cắm	Part Number Đế cắm	Công nghệ đấu nối dây	Chiều ngang đế (Space Saving)	Phụ kiện kẹp khóa giữ nhựa đi kèm
RJ1S (Tải 12A)	5 Chân ghim thẳng	SJ1S-05B	Vít siết kẹp tiêu chuẩn	15.5 mm	SJ9Z-C1 (Kẹp giữ nhựa có nhãn)
	5 Chân ghim thẳng	SJ1S-21L	Push-In (Lò xo tự đẩy)	15.5 mm	SJ9Z-C1 (Kẹp giữ nhựa có nhãn)
RJ2S / RJ22S (Tải 8A)	8 Chân ghim thẳng	SJ2S-05B	Vít siết kẹp tiêu chuẩn	15.5 mm	SJ9Z-C1 (Kẹp giữ nhựa có nhãn)
	8 Chân ghim thẳng	SJ2S-21L	Push-In (Lò xo tự đẩy)	15.5 mm	SJ9Z-C1 (Kẹp giữ nhựa có nhãn)

7. SƠ ĐỒ ĐẤU NỐI VÀ THỨ TỰ VỊ TRÍ CHÂN ĐIỀU KHIỂN (PIN CONFIGURATIONS)

Việc đọc đúng sơ đồ chân in trên thân rơ le giúp tránh các lỗi ngắn mạch nguồn điều khiển khi đấu nối tủ điện hệ thống:

7.1 Sơ đồ phân bổ chân dòng RJ1S (5 Chân ghim thẳng)

• Cuộn dây nguồn điều khiển (Coil): Chân A1 và Chân A2.

• Cực tiếp điểm đóng ngắt chuyển đổi: * Chân 11: Chân chung (COM)

  • Chân 12: Tiếp điểm thường đóng (NC)

  • Chân 14: Tiếp điểm thường mở (NO)

7.2 Sơ đồ phân bổ chân dòng RJ2S / RJ22S (8 Chân ghim thẳng)

• Cuộn dây nguồn điều khiển (Coil): Chân A1 và Chân A2.

• Cặp tiếp điểm số 1: Chân 11 (COM1); Chân 12 (NC1); Chân 14 (NO1).

• Cặp tiếp điểm số 2: Chân 21 (COM2); Chân 22 (NC2); Chân 24 (NO2).

8. QUY TRÌNH THI CÔNG LẮP ĐẶT VÀ CÁC LƯU Ý KỸ THUẬT QUAN TRỌNG

Để đạt độ bền cơ học tối đa của rơ le dẹt Nhật Bản, quy trình thi công cần tuyệt đối tuân thủ các quy tắc kỹ thuật công nghiệp sau:

8.1 Các bước lắp ráp cơ khí đồng bộ lên tủ điện

1. Gá lắp đế cắm dẹt: Cài phần đế cắm dẹt dòng SJ2S-21L hoặc SJ2S-05B lên thanh gá nhôm chuẩn DIN-rail. Với chiều ngang siêu mỏng chỉ 15.5mm, kỹ sư có thể xếp hàng chục bộ rơ le cạnh nhau trên một không gian cực kỳ giới hạn.

2. Bấm đầu cốt dây tín hiệu: Toàn bộ dây điện cáp nguồn trước khi đưa vào các khoang kẹp của đế cắm phải được tuốt vỏ và bấm đầu cốt ống tròn bọc nhựa cách điện (Ferrule Crimp). Đối với đế Push-In, đầu cốt ống cứng cho phép ghim trực tiếp thẳng vào lỗ kẹp mà không cần dùng đến bất kỳ tua-vít hỗ trợ nào.

3. Cắm rơ le và khóa kẹp giữ: Ghim thẳng rơ le Slim RJ vào khe cắm của đế theo đúng chiều rãnh định vị. Sau đó, gài phần kẹp giữ nhựa mã SJ9Z-C1 ôm chặt từ đỉnh đầu rơ le khóa cố định xuống thân đế cắm. Thanh kẹp nhựa này vừa chống tuột chân rơ le khi tủ điện bị rung lắc do máy nén, vừa tích hợp sẵn một tấm thẻ nhãn màu trắng giúp kỹ sư viết tên định danh thiết bị lên trên đầu rất tiện lợi.

8.2 Giải pháp triệt tiêu xung nhiễu vòng điện từ (Surge Suppression)

• Khi ngắt nguồn cấp của cuộn hút rơ le, hiện tượng cảm ứng điện từ sẽ sinh ra một xung điện áp ngược (Back EMF) có trị số cực đại lên tới hàng ngàn Volts. Xung điện này phóng ngược lại mạch điều khiển có thể làm cháy ngõ ra bán dẫn transistor của PLC hoặc gây nhiễu loạn tín hiệu analog lân cận.

• Để giải quyết triệt để, khi thiết kế mạch điều khiển dùng PLC, bạn nên ưu tiên chọn mua các mã rơ le dòng RJ1S-CLD-D24 hoặc RJ2S-CLD-D24. Dòng sản phẩm này đã được hãng IDEC tích hợp sẵn một Diode chặn xung ngược nằm bên trong thân rơ le. Diode này sẽ tự động khóa và triệt tiêu toàn bộ điện áp tự cảm ngay khi cuộn dây mất điện, giúp bảo vệ an toàn tuyệt đối cho hệ thống điện tử điều khiển ngoại vi.
