Nút nhấn YW IDEC

Nút nhấn YW IDEC, trong sơ đồ mạch điều khiển điện công nghiệp, nút nhấn thông thường (Pushbutton Switch) luôn giữ vai trò là thiết bị phát lệnh cơ bản và quan trọng nhất để khởi động, dừng hoặc đảo chiều hệ thống máy móc. Một nút nhấn điều khiển tốt không chỉ đòi hỏi tính chính xác trong cơ chế đóng cắt tiếp điểm mà còn phải chịu đựng được tần suất thao tác liên tục hàng triệu lần trong môi trường nhà xưởng đầy cát bụi, độ ẩm và rung chấn.

Đáp ứng hoàn hảo các tiêu chí khắt khe đó, dòng nút nhấn IDEC YW Series ø22mm đến từ Tập đoàn IDEC (Nhật Bản) đã trở thành sự lựa chọn tiêu chuẩn hàng đầu tại thị trường Việt Nam. Bài viết này sẽ phân tích chi tiết từ đặc điểm cấu tạo, thông số vận hành, cách tra mã hàng đến quy trình lắp đặt dòng nút nhấn cao cấp này.

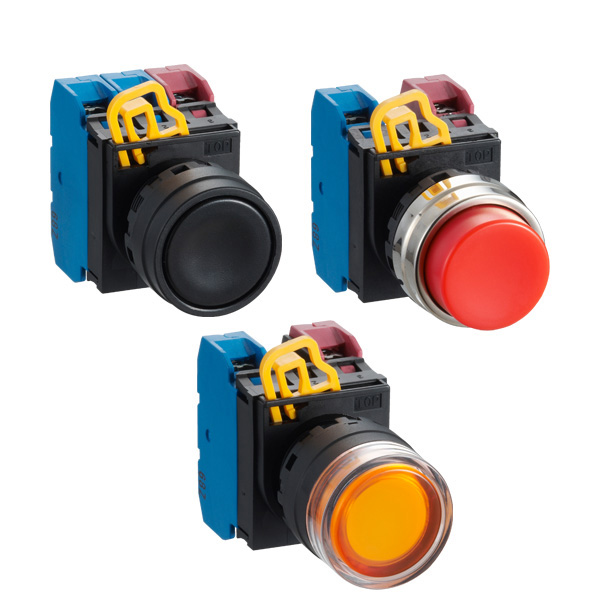

Nút nhấn YW IDEC

Tính năng Nút nhấn YW IDEC



  • Dòng YW phi 22
  • Có vật liệu trên bề mặt thiết bị được thiết kế để giảm khả năng phản xạ ánh sáng bên ngoài.



Tính năng nút nhấn YW



Nút nhấn YW IDEC Thông tin đặt hàng



  • Nút nhấn Có đèn



Kiểu Dáng Kiểu hoạt động Mã Hàng Nguồn Cấp Tiếp điểm
 Màu Sắc
Nút nhấn Loại lồi Nhấn nhả YW1L-M2E01QM3(R, Y, G)

YW1L-M2E10QM3(R, Y, G)

YW1L-M2E11QM3(R, Y, G)

 220V AC/DC 01 (1NC)

10 (1NO)

11 (1NC – 1NO)

 R (Đỏ)

Y (Vàng)

G (Xanh lá cây)
YW1L-M2E01Q4(R, Y, G)

YW1L-M2E10Q4(R, Y, G)

YW1L-M2E11Q4(R, Y, G)

 24V AC/DC
Nhấn giữ YW1L-A2E01QM3(R, Y, G)

YW1L-A2E10QM3(R, Y, G)

YW1L-A2E11QM3(R, Y, G)

 220V AC/DC
YW1L-A2E01Q4(R, Y, G)

YW1L-A2E10Q4(R, Y, G)

YW1L-A2E11Q4(R, Y, G)

 24V AC/DC
Nút nhấn Loại phẳng Nhấn nhả YW1L-MF2E01QM3(R, Y, G)

YW1L-MF2E10QM3(R, Y, G)

YW1L-MF2E11QM3(R, Y, G)

 220V AC/DC
YW1L-MF2E01Q4(R, Y, G)

YW1L-MF2E10Q4(R, Y, G)

YW1L-MF2E11Q4(R, Y, G)

 24V AC/DC
Nhấn giữ YW1L-AF2E01QM3(R, Y G)

YW1L-AF2E10QM3(R, Y G)

YW1L-AF2E11QM3(R, Y G)

 220V AC/DC
YW1L-AF2E01Q4(R, Y , G)

YW1L-AF2E10Q4(R, Y , G)

YW1L-AF2E11Q4(R, Y , G)

 24V AC/DC



  • Nút nhấn YW Không đèn



Kiểu hoạt động Mã hàng Tiếp điểm Màu Sắc
Nút Nhấn nhả YW1B-M1E01 (B, G, R, Y, S)

YW1B-M1E10 (B, G, R, Y, S)

YW1B-M1E11 (B, G, R, Y, S)

 01 (1NC)

10 (1N0)

11 (1NC – 1NO)

 B (Đen)

G (Xanh)

R (Đỏ)

S (Xanh da trời)

Y (Vàng)
Nút Nhấn giữ YW1B-A1E01 (B, G, R, Y, S)

YW1B-A1E10 (B, G, R, Y, S)

YW1B-A1E11 (B, G, R, Y, S)



  • Nút nhấn khẩn



Mã hàng Tiếp điểm Màu sắc
YW1B-V4E01R 1NC Đỏ
YW1B-V4E02R 2NC Đỏ
YW1B-V4E11R 1NO – 1NC Đỏ



Bảng thông số kỹ thuật Nút nhấn YW



Kích thước lỗ phi 22
Nhiệt độ hoạt động -20 C TO +55 C
Độ ẩm 40 đến 85% RH
Tiêu chuẩn bảo vệ Mặt trước tủ IP 65 ( IEC 60529) Mặt sau tủ IP 20 ( IEC 60529)
Số lần đóng mở cơ ( thấp nhất) 250,000 ( tiếp điểm đơn)
Số lần đóng mở điện ( thấp nhất) 100,000 ( tiếp điểm đơn)

1. PHÂN TÍCH THIẾT KẾ CƠ KHÍ CỦA NÚT NHẤN IDEC YW SERIES

Nút nhấn YW Series sở hữu cấu trúc dạng mô-đun thông minh, cho phép tách rời hoàn toàn giữa cụm đầu nút vận hành mặt trước panel và khối tiếp điểm điều khiển phía sau panel. Thiết kế này mang lại sự linh hoạt tối đa trong việc lựa chọn, bảo trì và thay thế.

1.1 Tùy chọn Vòng viền (Bezel) thích ứng mọi môi trường

Đầu nút nhấn mặt trước được IDEC thiết kế với hai loại vật liệu vòng viền bao quanh để phù hợp với từng phân khúc ứng dụng:

  • Vòng viền nhựa đen (Plastic Bezel): Được chế tạo từ nhựa dẻo công nghiệp Polyme cao cấp, có khả năng chống ăn mòn hóa chất nhẹ, cách điện tuyệt đối và mang tính kinh tế cao. Đây là dòng sản phẩm phổ biến nhất trong các tủ điện điều khiển tiêu chuẩn tại nhà xưởng.

  • Vòng viền kim loại (Metal Bezel): Sử dụng kết cấu hợp kim kẽm đúc chịu lực nặng (Heavy-Duty Rugged Construction). Vòng viền kim loại mang lại vẻ ngoài sáng bóng thẩm mỹ cao, đồng thời tăng cường tối đa khả năng chống chịu va đập cơ học trực diện, cực kỳ lý tưởng cho các cỗ máy hạng nặng, môi trường hầm mỏ, hoặc các khu vực vận hành khắc nghiệt dễ xảy ra va chạm.

1.2 Đa dạng về kiểu dáng hình học đầu nút (Operator Shapes)

Để người vận hành có thể dễ dàng nhận diện và thao tác chính xác bằng xúc giác, dòng YW Series cung cấp 3 phom dáng đầu nút đặc trưng:

  • Nút nhấn phẳng (Flush Pushbutton): Bề mặt nút bấm phẳng hoàn toàn hoặc hơi lõm nhẹ so với vòng viền bảo vệ. Thiết kế này có tác dụng ngăn ngừa tình trạng vô tình kích hoạt hệ thống khi có vật thể lạ quẹt ngang mặt tủ. Thường được quy ước cho lệnh khởi động (Start) hoặc chạy nhắp (Jog).

  • Nút nhấn lồi (Extended Pushbutton): Mặt nút nhô cao hẳn lên so với vòng viền nhựa/kim loại. Kết cấu này giúp ngón tay của người vận hành dễ dàng tìm thấy và ấn nút một cách dứt khoát, ngay cả khi đang đeo găng tay bảo hộ dày. Thường được ứng dụng cho các lệnh dừng máy (Stop).

  • Nút nhấn đầu nấm (Mushroom Pushbutton): Mũ nút nhấn được mở rộng ra thành hình cây nấm với đường kính lớn lên đến ø40mm. Bề mặt tiếp xúc lớn giúp người vận hành có thể đập/nhấn nút nhanh bằng cả lòng bàn tay trong các tình huống phản xạ khẩn cấp mà không cần nhìn chính xác tâm nút.

1.3 Cơ chế vận hành cơ học linh hoạt

  • Nhấn nhả (Momentary): Khi người vận hành ấn ngón tay vào, tiếp điểm bên trong đổi trạng thái (NO đóng lại, NC mở ra). Khi buông tay, hệ thống lò xo nội bộ lập tức đẩy mặt nút về vị trí cũ, tiếp điểm hoàn trạng thái ban đầu.

  • Nhấn giữ (Maintained): Khi ấn vào, nút nhấn sẽ khóa cơ học cố định ở vị trí lún xuống. Người vận hành phải ấn thêm một lần nữa thì cơ chế khóa mới được nhả ra, đưa nút về vị trí nhô cao ban đầu.

2. ĐẶC ĐIỂM CÔNG NGHỆ BLOCK TIẾP ĐIỂM MỎNG VÀ CƠ CHẾ TỰ LÀM SẠCH

Điểm mấu chốt làm nên sự khác biệt vượt trội về độ bền và độ tin cậy của nút nhấn IDEC YW chính là cấu trúc công nghệ của khối tiếp điểm (Contact Block) phía sau.

2.1 Thiết kế Block tiếp điểm mỏng 10mm tối ưu không gian

Trong các tủ điện hiện đại, mật độ thiết bị dây dẫn ngày càng dày đặc, việc tối ưu hóa chiều sâu phía sau mặt panel là bài toán đau đầu của các kỹ sư thiết kế. IDEC đã giải quyết triệt để vấn đề này bằng cách thu nhỏ độ mỏng của mỗi block tiếp điểm xuống chỉ còn 10mm.

  • Khối tiếp điểm Thường mở (NO – Normally Open) được mã hóa bằng lớp vỏ nhựa màu xanh.

  • Khối tiếp điểm Thường đóng (NC – Normally Closed) được mã hóa bằng lớp vỏ nhựa màu đỏ/đỏ gạch.

  • Nhờ thiết kế mô-đun hóa, các block tiếp điểm có thể cài gá, xếp chồng lên nhau hoặc lắp song song một cách dễ dàng, cho phép một nút nhấn duy nhất có thể điều khiển đồng thời nhiều nhánh mạch điện độc lập mà không làm tăng đáng kể chiều sâu của tủ điện.

2.2 Cơ chế tiếp điểm trượt tự làm sạch (Self-Cleaning Wiping Action)

Trong môi trường công nghiệp có độ ẩm cao, nhiều bụi mịn hoặc có hơi hóa chất, bề mặt tiếp điểm bằng kim loại rất dễ bị bám một lớp màng oxit cách điện hoặc bụi bẩn. Hiện tượng này dẫn đến lỗi chập chờn hệ thống: dù người vận hành đã ấn nút lún sâu nhưng mạch điện vẫn không thông, đặc biệt là khi truyền dẫn tín hiệu dòng điện nhỏ (như ngõ vào PLC).

  • Tiếp điểm của nút nhấn YW IDEC được thiết kế theo cơ chế Hành trình trượt (Wiping Action). Mỗi khi nút được ấn xuống, bề mặt của tiếp điểm động không chỉ ép chặt vào tiếp điểm tĩnh mà còn thực hiện một chuyển động trượt nhẹ (quét ngang) lên nhau.

  • Chuyển động trượt cơ học này tự động cạo sạch mọi lớp oxit, bụi bẩn hay mạt điện phát sinh do hồ quang điện bám trên bề mặt tiếp điểm, duy trì điện trở tiếp xúc ở mức thấp ổn định, bảo đảm mạch luôn thông suốt 100% trong suốt vòng đời thiết bị.

2.3 Tiêu chuẩn an toàn ngón tay Finger-Safe IP20

Mỗi khối tiếp điểm của nút nhấn YW đều được trang bị sẵn các nắp che bảo vệ bằng nhựa cao cấp bọc quanh các đầu vít siết dây. Thiết kế này đạt tiêu chuẩn IP20 (Finger-safe) theo chuẩn quốc tế, ngăn chặn tuyệt đối tình trạng tay của kỹ sư vận hành hoặc các dụng cụ tua-vít cỡ lớn vô tình chạm vào phần kim loại mang điện trong quá trình kiểm tra, bảo trì tủ trực tiếp.

3. THÔNG SỐ KỸ THUẬT TIÊU CHUẨN CỦA NÚT NHẤN IDEC YW SERIES

Dưới đây là bảng dữ liệu kỹ thuật chi tiết của dòng nút nhấn thông thường YW Series được trích xuất từ Catalogue gốc của nhà sản xuất IDEC phục vụ cho công tác tính toán dòng tải điều khiển:

3.1 Đặc tính môi trường và độ bền cơ học

  • Nhiệt độ vận hành xung quanh: -20°C đến +55°C (Không để thiết bị rơi vào môi trường đóng băng).

  • Độ ẩm vận hành: 45% đến 85% RH (Môi trường không ngưng tụ hơi nước).

  • Nhiệt độ bảo quản, lưu kho: -45°C đến +80°C.

  • Điện trở cách điện: Tối thiểu 100 MΩ (Đo bằng máy Megger 500V DC giữa phần mang điện và phần kim loại không mang điện).

  • Điện áp định mức cách điện (Ui): 600V.

  • Dòng điện nhiệt định mức (Ith): 10A.

  • Tuổi thọ cơ học (Số lần bấm):

    • Đối với dòng nút nhấn nhả (Momentary): Tối thiểu 5.000.000 lần thao tác (khi lắp cụm 1 block tiếp điểm) và đạt 1.000.000 lần (khi lắp cụm nhiều block chồng).

    • Đối với dòng nút nhấn giữ (Maintained): Tối thiểu 250.000 lần thao tác.

  • Tuổi thọ điện: Tối thiểu 100.000 lần thao tác đóng cắt ở toàn tải.

  • Cấp độ bảo vệ chống chịu môi trường: Mặt trước đầu nút đạt chuẩn IP65 (Chống bụi mịn hoàn toàn và chống tia nước áp lực thấp từ mọi hướng); mặt sau đạt chuẩn IP20.

3.2 Định mức tải trên tiếp điểm (Contact Ratings)

Khả năng chịu dòng tải của block tiếp điểm nút nhấn YW phụ thuộc hoàn toàn vào loại dòng điện (AC/DC) và tính chất của tải (Tải thuần trở hoặc tải cảm) tuân theo tiêu chuẩn IEC 60947-5-1:

Loại dòng điện Loại tải tiêu chuẩn 24V 120V 240V 380V
AC (50/60 Hz) Tải trở định mức (AC-12) 10A 10A 6A 2A
Tải cảm định mức (AC-15) 10A 6A 3A 1.9A
DC Tải trở định mức (DC-12) 8A 2.2A 1.1A –
Tải cảm định mức (DC-13) 4A 1.1A 0.55A –

4. TIÊU CHUẨN KÍCH THƯỚC VÀ KHOẢNG CÁCH BỐ TRÍ PANEL

Để bản vẽ thiết kế cơ khí mặt tủ điện chuẩn xác, không bị chồng chéo hay cấn thiết bị khi gia công thực tế, các kỹ sư cần áp dụng chính xác các thông số kích thước hình học sau:

4.1 Kích thước lỗ khoét tiêu chuẩn

  • Đường kính lỗ đục tròn trên bề mặt tấm panel tủ điện: ø22.3 mm (Dung sai kỹ thuật cho phép trong dải từ +0.4 mm).

  • Rãnh chống xoay (Anti-rotation notch): Nhằm ngăn chặn tình trạng đầu nút nhấn bị xoay tròn khi người vận hành dùng lực ấn mạnh lệch tâm, mặt panel nên được dập thêm một rãnh định vị nhỏ nằm ở mép trên của lỗ khoét tròn chính. Kích thước rãnh tiêu chuẩn: Rộng 3.2 mm (+0.2 mm) và chiều sâu tính từ tâm lỗ tròn đến đáy rãnh đạt 11.2 mm (+0.2 mm).

4.2 Khoảng cách lắp đặt tối thiểu giữa các nút nhấn (Mounting Pitch)

Khi bố trí một ma trận gồm nhiều nút nhấn xếp sát nhau trên mặt bàn điều khiển hoặc mặt tủ điện, khoảng cách giữa các tâm lỗ phải đáp ứng khoảng trống an toàn cho ngón tay thao tác và không làm va chạm các block tiếp điểm phía sau:

  • Khoảng cách theo phương ngang (Vertical pitch): Tâm lỗ này cách tâm lỗ kia tối thiểu 50 mm.

  • Khoảng cách theo phương dọc (Horizontal pitch): Tâm lỗ này cách tâm lỗ kia tối thiểu 30 mm.

5. CẤU TRÚC GIẢI MÃ MÃ HÀNG NÚT NHẤN CHÍNH XÁC (PART NUMBER STRUCTURE)

Việc hiểu rõ quy luật đặt mã sản phẩm giúp bộ phận thu mua vật tư và kỹ sư thiết kế nhanh chóng chọn đúng cấu hình mong muốn mà không cần lật mở catalogue liên tục. Cấu trúc mã hàng của dòng nút nhấn thông thường YW Series tuân theo quy tắc sau:

Mã tổng quát: YW1B – [Chế độ vận hành] [Hình dáng đầu nút] [Loại vòng viền] [Cấu hình tiếp điểm] [Mã màu sắc]

  • Thành phần 1: Tiền tố cố định (YW1B)

    • Ký tự YW1B quy ước đây là dòng sản phẩm Nút nhấn thông thường (Pushbutton Switch) đường kính phi 22 thuộc Series YW của hãng IDEC.

  • Thành phần 2: Ký tự chế độ vận hành (Operation)

    • M: Nhấn nhả (Momentary).

    • A: Nhấn giữ trạng thái khóa cơ học (Maintained).

  • Thành phần 3: Ký tự hình dáng đầu nút nhấn (Operator Shape)

    • 1: Thiết kế đầu nút dạng phẳng (Flush).

    • 2: Thiết kế đầu nút dạng lồi (Extended).

    • 4: Thiết kế đầu nút dạng hình cây nấm lớn ø40mm (Mushroom).

  • Thành phần 4: Ký tự loại thiết kế vòng viền (Bezel Style)

    • E: Vòng viền chế tạo bằng vật liệu nhựa màu đen (Plastic Bezel).

    • Lưu ý: Nếu lựa chọn kết cấu vòng viền kim loại chịu lực (Metal Bezel), ký tự này sẽ được cấu thành theo mã quy chuẩn tải nặng của hãng trong catalogue chuyên sâu.

  • Thành phần 5: Cấu hình mã số tiếp điểm đi kèm (Contact Code)

    • 10: Gồm 1 khối tiếp điểm Thường mở (1NO).

    • 01: Gồm 1 khối tiếp điểm Thường đóng (1NC).

    • 11: Cấu hình tiêu chuẩn gồm 1 tiếp điểm NO và 1 tiếp điểm NC (1NO-1NC).

    • 20: Gồm 2 khối tiếp điểm Thường mở (2NO).

    • 02: Gồm 2 khối tiếp điểm Thường đóng (2NC).

  • Thành phần 6: Ký tự mã màu sắc của nút nhấn (Button Color Code)

    • B: Màu đen (Black)

    • G: Màu xanh lá cây (Green)

    • R: Màu đỏ (Red)

    • S: Màu xanh dương (Blue)

    • W: Màu trắng (White)

    • Y: Màu vàng (Yellow)

Ví dụ minh họa tra cứu mã hàng:

  • Đặt mã YW1B-M1E10G: Nút nhấn phi 22 dòng YW, chế độ Nhấn nhả, đầu nút dạng Phẳng, vòng viền nhựa đen, đi kèm 1 tiếp điểm Thường mở (1NO), mặt nút nhấn màu Xanh lá cây (Thường dùng làm nút Start).

  • Đặt mã YW1B-M2E01R: Nút nhấn phi 22 dòng YW, chế độ Nhấn nhả, đầu nút dạng Lồi nhô cao, vòng viền nhựa đen, đi kèm 1 tiếp điểm Thường đóng (1NC), mặt nút nhấn màu Đỏ (Thường dùng làm nút Stop).

6. QUY TRÌNH LẮP ĐẶT VÀ ĐẤU NỐI KỸ THUẬT CHUẨN HOÁ

Để nút nhấn phát huy tối đa độ bền hàng triệu lần bấm và đảm bảo tính thẩm mỹ, quy trình thi công lắp ráp cần tuân thủ nghiêm ngặt các bước hướng dẫn sau:

6.1 Quy trình tháo lắp các bộ phận của nút nhấn

Nhờ cơ chế cần khóa giữ cố định thông minh (Retained Locking Lever) độc quyền của IDEC, việc tháo ráp cụm tiếp điểm diễn ra rất dễ dàng:

  1. Nhả cụm tiếp điểm phía sau: Phía dưới cụm tiếp điểm có một cần khóa nhựa màu trắng hoặc đen. Bạn chỉ cần gạt nhẹ cần khóa này sang vị trí nhả khóa (Unlock) là có thể nhấc toàn bộ khối tiếp điểm ra khỏi phần đầu nút nhấn mặt trước.

  2. Luồn đầu nút qua panel: Đút phần đầu nút bấm từ mặt trước của tấm panel xuyên qua lỗ khoét ø22.3mm.

  3. Siết đai ốc khóa định vị: Từ mặt sau panel, luồn đai ốc khóa bằng nhựa vào thân ren của đầu nút và vặn siết chặt để ép chặt gioăng cao su mặt trước bám khít, chống thấm nước vào bề mặt panel tủ điện. Sử dụng lực siết vừa đủ bằng dụng cụ chuyên dụng, tránh dùng kìm răng siết quá mạnh làm cháy ren nhựa.

  4. Cài cố định cụm tiếp điểm: Ấn cụm tiếp điểm vào khấc khớp phía sau thân đầu nút, sau đó gạt cần khóa giữ cố định về vị trí “Lock”. Lay nhẹ cụm tiếp điểm để chắc chắn khối nhựa đã được khóa chặt cứng cáp, không bị rơ lắc.

6.2 Lưu ý đấu nối dây điện an toàn và thẩm mỹ

  • Trước khi luồn dây điện vào khe kẹp ốc của block tiếp điểm, bắt buộc phải tuốt vỏ dây và bấm đầu cốt ống tròn có bọc nhựa bảo vệ (Ferrule Sleeve). Đầu cốt giúp cố định chặt các sợi đồng mảnh, triệt tiêu nguy cơ các sợi đồng xòe ra ngoài gây ngắn mạch giữa các block tiếp điểm nằm sát nhau, đồng thời tạo lực ép tiếp xúc cơ học hoàn hảo dưới áp lực của đinh ốc vít.

  • Chọn tua-vít có kích thước đầu vặn vừa vặn với rãnh ốc kẹp của tiếp điểm để không làm toe đầu vít trong quá trình siết lực dây.

  • Nhờ thiết kế Finger-safe IP20, sau khi siết vít cố định dây điện xong, kỹ sư hoàn toàn không cần phải quấn thêm bất kỳ lớp băng keo cách điện nào xung quanh đuôi nút nhấn, giúp hệ thống dây dẫn trong tủ điện luôn gọn gàng, sạch sẽ và đạt quy chuẩn thẩm mỹ công nghiệp cao nhất.

KẾT LUẬN

Dòng sản phẩm nút nhấn IDEC YW Series ø22mm chính là giải pháp kỹ thuật tối ưu mang lại sự tin cậy tuyệt đối, độ bền cơ học vượt trội cùng tính an toàn cao cho hệ thống mạch điều khiển tủ điện. Việc ứng dụng cấu trúc mô-đun khối tiếp điểm mỏng 10mm kết hợp cơ chế tự làm sạch tiếp điểm thông minh giúp các kỹ sư thiết kế vừa tiết kiệm tối đa không gian tủ, vừa cắt giảm thời gian thi công và chi phí bảo trì hệ thống lâu dài. Nắm vững cấu trúc giải mã mã hàng và các thông số hình học lắp đặt sẽ giúp bạn luôn chủ động đưa ra những lựa chọn thiết kế chính xác nhất cho mọi dự án cơ điện.
