TIMER IDEC (RƠ LE THỜI GIAN): THÔNG SỐ KỸ THUẬT VÀ BẢNG MÃ TRA CỨU ĐẦU ĐỦ. Trong các hệ thống tự động hóa công nghiệp, rơ le thời gian (Timer) đóng vai trò điều khiển trình tự vận hành của các thiết bị theo các khoảng trễ thời gian được thiết lập sẵn. Từ mạch khởi động sao – tam giác của động cơ, mạch điều khiển luân phiên bơm, đến các chu trình đóng ngắt xung máy đóng gói, một bộ Timer chính xác và bền bỉ là điều kiện tiên quyết giúp hệ thống hoạt động ổn định.

Tập đoàn IDEC Corporation (Nhật Bản) là thương hiệu toàn cầu dẫn đầu về các dòng Timer công nghiệp dạng cơ xoay (Analog Setting) với độ chính xác cực cao, dải nguồn cấp universal rộng và khả năng chống nhiễu điện từ vượt trội. Bài viết này sẽ cung cấp toàn bộ thông tin kỹ thuật, bảng dữ liệu và hướng dẫn chọn mã sản phẩm chi tiết cho hai dòng Timer kinh điển: IDEC GT3 Series và IDEC GE1A Series.

Timer IDEC – Rơ le thời gian Idec

1. PHÂN LOẠI CÁC DÒNG RƠ LE THỜI GIAN IDEC TIÊU BIỂU

IDEC phân chia dải sản phẩm Timer thành các dòng chuyên biệt nhằm tối ưu hóa chi phí cho từng ứng dụng từ đơn giản đến phức tạp:

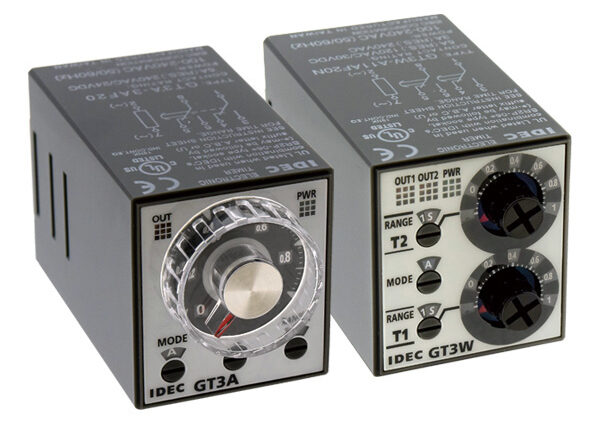

1.1 Dòng Timer Đa Chức Năng IDEC GT3 Series

Đây là dòng Timer cao cấp, tích hợp mạch bán dẫn CMOS tiên tiến cho độ chính xác lặp lại gần như tuyệt đối. Điểm mạnh của dòng GT3 là tính đa năng (Multi-mode), cho phép một mã thiết bị duy nhất có thể cấu hình lên đến nhiều chế độ hoạt động khác nhau kết hợp với dải điện áp nguồn cấp Universal dải rộng. Điều này giúp các đơn vị chế tạo máy hoặc bảo trì nhà xưởng giảm thiểu lượng hàng tồn kho dự phòng.

GT3A (Multi-Mode): Tích hợp từ 4 đến 6 chế độ vận hành (On-Delay, Interval ON, Cycle, One-Shot… ).
GT3W (Dual-Time Multi-Mode): Timer kép, cho phép cài đặt độc lập thời gian ON và thời gian OFF, chuyên dụng cho các mạch nhấp nhả, chạy luân phiên.
GT3F (OFF-Delay): Rơ le thời gian trễ ngắt (True OFF-Delay), không cần duy trì nguồn cấp liên tục ở chân kích.
GT3S (Star-Delta): Chuyên dụng cho mạch chuyển đổi khởi động Sao – Tam giác.

1.2 Dòng Timer Đơn Chức Năng IDEC GE1A Series

Dòng GE1A hướng tới sự tối giản, kinh tế nhưng cực kỳ bền bỉ. Thiết bị tập trung vào chức năng cơ bản nhất là trễ đóng (ON-Delay) với núm xoay kích thước lớn, vạch chia rõ ràng và hiển thị trạng thái bằng LED trực quan. GE1A rất được ưa chuộng trong các tủ điện máy công cụ, tủ điều khiển bơm, quạt thông gió thông thường.

2. THÔNG SỐ KỸ THUẬT CHI TIẾT DÒNG MULTI-FUNCTION TIMER IDEC GT3

Bảng 2.1: Đặc tính vận hành chung của GT3 Series

Đặc tính kỹ thuật	Thông số chi tiết
Công nghệ mạch	Mạch bán dẫn CMOS cao cấp (Solid-state CMOS circuitry)
Điện áp nguồn cấp dải rộng	100V đến 240V AC (50/60Hz) hoặc 24V AC/DC, 12V DC
Sai số lặp lại (Repeat Error)	±0.2% ±10ms (Mức tối đa trên toàn dải cài đặt)
Sai số điện áp (Voltage Error)	±0.5% ±10ms tối đa
Sai số nhiệt độ (Temperature Error)	±2% tối đa
Thời gian Reset (Reset Time)	Tối đa 0.1 giây
Điện trở cách điện	Tối thiểu 100 MΩ (Đo bằng Megger 500V DC)
Độ bền cơ học	Tối thiểu 40.000.000 lần đóng cắt
Độ bền điện	Tối thiểu 100.000 lần đóng cắt ở tải định mức
Tiêu chuẩn chất lượng	UL/c-UL listed, CE, UKCA, đáp ứng tiêu chuẩn EN

Bảng 2.2: Công suất tiếp điểm ngõ ra (Contact Ratings) dòng GT3

Loại dòng điện	Loại tải tiêu chuẩn	Tiếp điểm Delayed SPDT/DPDT
AC (50/60Hz)	Tải trở định mức (Resistive)	250V AC, 3A
	Tải cảm định mức (Inductive)	250V AC, 1.5A
DC	Tải trở định mức (Resistive)	30V DC, 1A
	Tải cảm định mức (Inductive)	30V DC, 0.5A

3. CÁC CHẾ ĐỘ HOẠT ĐỘNG VÀ BIỂU ĐỒ THỜI GIAN CỦA TIMER GT3

Dòng Timer đa năng GT3A cung cấp các chế độ đóng cắt thông minh, cho phép tùy chỉnh thông qua các công tắc gạt nhỏ ở mặt trước thiết bị.

3.1 Giải thích 6 chế độ vận hành cốt lõi (Dòng GT3A-1, -2, -3)

Chế độ A: ON-Delay (Trễ bật)
- Khi cấp nguồn vào rơ le, khoảng thời gian trễ ( $t$ ) bắt đầu đếm. Trong suốt thời gian đếm, tiếp điểm chưa đổi trạng thái. Khi đếm hết thời gian $t$ , tiếp điểm chuyển trạng thái (NO đóng lại, NC mở ra) và được duy trì cho đến khi ngắt nguồn.
Chế độ B: Interval ON (Đóng ngắt khoảng)
- Khi cấp nguồn, tiếp điểm ngõ ra lập tức chuyển trạng thái ngay đồng thời bắt đầu đếm thời gian trễ $t$ . Sau khi đếm hết thời gian $t$ , tiếp điểm tự động trở về trạng thái ban đầu.
Chế độ C: Cycle OFF-Start (Chu kỳ bắt đầu bằng trạng thái OFF)
- Khi cấp nguồn, Timer đếm khoảng thời gian trễ $t$ đầu tiên ở trạng thái OFF (tiếp điểm chưa đổi). Hết thời gian $t$ , tiếp điểm chuyển trạng thái đóng trong khoảng thời gian $t$ tiếp theo. Chu kỳ lặp đi lặp lại liên tục (OFF-ON-OFF-ON).
Chế độ D: Cycle ON-Start (Chu kỳ bắt đầu bằng trạng thái ON)
- Tương tự như chế độ C nhưng ngay khi cấp nguồn, tiếp điểm lập tức đóng lại và đếm thời gian $t$ đầu tiên (ON trước – OFF sau).
Chế độ E: Signal ON/OFF-Delay (Trễ bật / Trễ tắt bằng chân kích tín hiệu)
- Đòi hỏi nguồn cấp duy trì liên tục và sử dụng một chân Input kích (Start Signal). Khi chân kích đóng, Timer đếm thời gian trễ rồi mới bật tiếp điểm. Khi chân kích mở, Timer lại đếm thời gian trễ rồi mới ngắt tiếp điểm.
Chế độ F: Signal OFF-Delay (Trễ ngắt bằng chân kích)
- Khi cấp nguồn và đóng chân kích tín hiệu, tiếp điểm ngõ ra lập tức đóng. Khi ngắt chân kích tín hiệu, Timer bắt đầu đếm thời gian trễ $t$ . Hết thời gian $t$ , tiếp điểm mới ngắt ra.

4. BẢNG MÃ CHỌN SẢN PHẨM TIMER IDEC GT3 SERIES CHÍNH XÁC

Để đặt hàng chính xác dòng rơ le thời gian GT3, quý khách hàng có thể tra cứu theo bảng tổng hợp mã hàng chuẩn hóa dưới đây:

Bảng 4.1: Danh mục mã hàng Timer IDEC GT3A (Analog Setting)

Part Number (Mã đặt hàng)	Chức năng hoạt động	Cấu hình tiếp điểm ngõ ra	Điện áp nguồn cấp	Dải thời gian cài đặt	Kiểu chân cắm
GT3A-1AF20	Multi-Mode (4 chế độ)	Tác động trễ: SPDT (1 chiếc)	100 – 240V AC	0.1 giây đến 180 giờ	8 chân tròn (8-pin)
GT3A-1AD24	Multi-Mode (4 chế độ)	Tác động trễ: SPDT (1 chiếc)	24V AC/DC	0.1 giây đến 180 giờ	8 chân tròn (8-pin)
GT3A-2AF20	Multi-Mode (4 chế độ)	Trễ: SPDT + Tức thời: SPDT	100 – 240V AC	0.1 giây đến 180 giờ	8 chân tròn (8-pin)
GT3A-3AF20	Multi-Mode (4 chế độ)	Tác động trễ: DPDT (2 chiếc)	100 – 240V AC	0.1 giây đến 180 giờ	8 chân tròn (8-pin)
GT3A-3AD24	Multi-Mode (4 chế độ)	Tác động trễ: DPDT (2 chiếc)	24V AC/DC	0.1 giây đến 180 giờ	8 chân tròn (8-pin)
GT3A-4AF20	Multi-Mode (6 chế độ)	Tác động trễ: DPDT (2 chiếc)	100 – 240V AC	0.1 giây đến 180 giờ	11 chân tròn (11-pin)
GT3A-4AD24	Multi-Mode (6 chế độ)	Tác động trễ: DPDT (2 chiếc)	24V AC/DC	0.1 giây đến 180 giờ	11 chân tròn (11-pin)

Bảng 4.2: Danh mục mã hàng Timer hình lập phương GT3W (Dual-Time)

Part Number	Chức năng	Cấu hình tiếp điểm	Điện áp hoạt động	Dải thời gian cài đặt	Số chân cắm
GT3W-A11AF20	Twin-Timer (ON/OFF độc lập)	Tác động trễ: SPDT	100 – 240V AC	0.1 giây đến 300 giờ	8 chân tròn
GT3W-A11AD24	Twin-Timer (ON/OFF độc lập)	Tác động trễ: SPDT	24V AC/DC	0.1 giây đến 300 giờ	8 chân tròn
GT3W-A33AF20	Twin-Timer (Đa chức năng)	Tác động trễ: DPDT	100 – 240V AC	0.1 giây đến 300 giờ	11 chân tròn

Bảng 4.3: Danh mục dòng Timer trễ ngắt không nguồn GT3F (True OFF-Delay)

Part Number	Chức năng	Cấu hình tiếp điểm	Điện áp hoạt động	Dải thời gian trễ ngắt	Ghi chú kỹ thuật
GT3F-1AF20	True OFF-Delay	Tác động trễ: SPDT	100 – 240V AC	0.1 giây đến 600 giây	Không cần nguồn duy trì
GT3F-2AF20	True OFF-Delay	Tác động trễ: DPDT	100 – 240V AC	0.1 giây đến 600 giây	Thao tác 8 chân tròn

5. THÔNG SỐ KỸ THUẬT CHI TIẾT DÒNG SINGLE-FUNCTION TIMER IDEC GE1A

Dòng GE1A đại diện cho phân khúc rơ le thời gian ON-Delay cơ bản, sở hữu thiết kế vuông vắn 48x48mm tiêu chuẩn, phù hợp gá lắp trên thanh DIN-rail hoặc khoét lỗ lắp mặt tủ bằng các phụ kiện adapter chuyên dụng.

Bảng 5.1: Thông số vận hành cơ bản dòng GE1A

Đặc tính kỹ thuật	Giá trị / Thông số định mức
Chức năng lõi	Trễ bật nguồn (ON-Delay Single Function)
Điện áp định mức tùy chọn	24V AC/DC, 110V-120V AC, hoặc 220V-240V AC
Dung sai điện áp cho phép	Dòng AC: 85 đến 110% \| Dòng DC: 90 đến 110%
Dòng tải tiếp điểm định mức	240V AC / 5A hoặc 24V DC / 5A (Tải thuần trở)
Cấu hình dạng tiếp điểm	DPDT (2 cặp NO/NC) hoặc SPDT trễ + SPDT tức thời
Sai số lặp lại (Repeat Error)	±0.2% ±10ms tối đa (Độ chính xác vượt trội)
Thời gian hồi phục (Reset Time)	Tối đa 0.1 giây
Hệ thống hiển thị trạng thái LED	LED Nguồn (Đỏ) và LED Ngõ ra (Xanh lá)
Chứng nhận an toàn toàn cầu	UL/c-UL Listed (File No. E55996), TÜV Rheinland

6. BẢNG MÃ CHỌN SẢN PHẨM TIMER IDEC GE1A SERIES CHÍNH XÁC

Để chọn mua rơ le thời gian GE1A, kỹ sư cần xác định dải thời gian lớn nhất cần tinh chỉnh và mức điện áp điều khiển của hệ thống:

Bảng 6.1: Mã đặt hàng dòng GE1A cấu hình tiếp điểm DPDT (2 cặp tiếp điểm trễ thời gian)

Dải thời gian cài đặt	Mã hàng cấp nguồn 220-240V AC	Mã hàng cấp nguồn 110-120V AC	Mã hàng cấp nguồn 24V AC/DC
0.1 giây đến 1 giây	GE1A-B10MA220	GE1A-B10MA110	GE1A-B10MD24
0.1 giây đến 5 giây	GE1A-B10MA240	GE1A-B10MA120	GE1A-B10MD24
0.2 giây đến 10 giây	GE1A-C10MA240	GE1A-C10MA120	GE1A-C10MD24
0.5 giây đến 30 giây	GE1A-C30MA240	GE1A-C30MA120	GE1A-C30MD24
1.0 giây đến 60 giây	GE1A-C60MA240	GE1A-C60MA120	GE1A-C60MD24
1.0 phút đến 10 phút	GE1A-C10HA240	GE1A-C10HA120	GE1A-C10HD24
3.0 phút đến 30 phút	GE1A-C30HA240	GE1A-C30HA120	GE1A-C30HD24
6.0 phút đến 60 phút	GE1A-C60HA240	GE1A-C60HA120	GE1A-C60HD24

Bảng 6.2: Mã đặt hàng dòng GE1A cấu hình tiếp điểm hỗn hợp (1 cặp tiếp điểm trễ + 1 cặp tiếp điểm tức thời)

Dải thời gian cài đặt	Mã hàng cấp nguồn 220-240V AC	Mã hàng cấp nguồn 110-120V AC	Mã hàng cấp nguồn 24V AC/DC
0.2 giây đến 10 giây	GE1A-C10RA240	GE1A-C10RA120	GE1A-C10RD24
0.5 giây đến 30 giây	GE1A-C30RA240	GE1A-C30RA120	GE1A-C30RD24
1.0 giây đến 60 giây	GE1A-C60RA240	GE1A-C60RA120	GE1A-C60RD24

7. CÁC PHỤ KIỆN ĐẾ CẮM VÀ ĐỒ ĐI KHÈM CHUẨN KỸ THUẬT

Một bộ rơ le thời gian không thể hoạt động độc lập nếu thiếu phần đế cắm dây (Socket) và các phụ kiện kẹp giữ. Việc chọn đúng mã đế cắm giúp đảm bảo tính dẫn điện an toàn tốt nhất.

Bảng 7.1: Bảng tra cứu phụ kiện đế cắm cho Timer IDEC

Dòng Timer áp dụng	Loại chân cắm của rơ le	Part Number Đế cắm tiêu chuẩn	Kiểu lắp đặt kỹ thuật	Ghi chú an toàn
GT3A (Loại 8 chân)	8-pin Octal Base	SR2P-05	Gá trên thanh DIN-rail hoặc bắt vít mặt phẳng	Vít kẹp dây trần cơ bản
GT3A / GE1A (8 chân)	8-pin Octal Base	SR2P-05C	Gá thanh DIN-rail / Bề mặt phẳng	Fingersafe Socket (Bảo vệ ngón tay chống giật)
GT3A (Loại 11 chân)	11-pin Base	SR3P-05	Gá thanh DIN-rail / Bắt vít	Cần thiết cho mã gạt 6 chế độ
GE1A (Lắp mặt tủ)	8-pin Octal Base	SR6P-M08G	Đế cắm đấu dây bắt vít luồn phía sau panel	Kết hợp gá kẹp giữ cố định
GE1A (Phụ kiện gá)	Khung vuông mặt tủ	GE9Z-AD	Adapter chuyển đổi snap-on gá mặt tủ điện	Giúp tủ điện thẩm mỹ phẳng
GE1A (Nắp che bụi)	Mặt kính bảo vệ	GE9Z-C48	Nắp đậy nhựa trong suốt (Dust Cover) chắn bụi	Ngăn vô tình làm lệch núm xoay

8. HƯỚNG DẪN KỸ THUẬT LẮP ĐẶT VÀ ĐẤU NỐI SƠ ĐỒ CHÂN (PIN CONFIGURATIONS)

Quá trình thi công đấu nối rơ le thời gian yêu cầu kỹ sư phải đọc chính xác sơ đồ in trên thân sản phẩm để tránh tình trạng chập nguồn hoặc phá hỏng tiếp điểm ngõ ra.

8.1 Sơ đồ phân bổ chân rơ le 8 chân tròn tiêu chuẩn (8-Pin Octal Base)

Đối với dòng rơ le thông dụng như GT3A-1, GT3A-2, GT3A-3 hoặc dòng GE1A, thứ tự chân được quy ước theo chiều kim đồng hồ nhìn từ đáy chân cắm:

Chân cấp nguồn (Power Supply): Chân 2 và Chân 7. (Đối với điện áp AC không phân biệt cực tính; đối với điện áp DC dán nhãn cụ thể cực dương/âm tùy theo sơ đồ chỉ thị).
Cặp tiếp điểm số 1: * Chân 1: Chân chung (COM 1).
- Chân 3: Tiếp điểm thường mở (NO 1).
- Chân 4: Tiếp điểm thường đóng (NC 1).
Cặp tiếp điểm số 2 (Dành cho cấu hình DPDT): * Chân 8: Chân chung (COM 2).
- Chân 6: Tiếp điểm thường mở (NO 2).
- Chân 5: Tiếp điểm thường đóng (NC 2).

8.2 Quy trình thi công cơ khí lắp đặt lên tủ điện

Trường hợp lắp trên thanh DIN-Rail: Cài phần đế cắm (ví dụ SR2P-05C) chặt vào thanh nhôm DIN-rail thông qua lẫy gài lò xo. Đấu nối toàn bộ đầu dây cốt vào các vít siết của đế. Sau đó, cắm thân Timer IDEC theo đúng rãnh định vị ở tâm lỗ tròn. Sử dụng kẹp giữ lò xo kim loại đi kèm để khóa cố định thân rơ le vào đế cắm, tránh bị tuột do lực rung chấn động cơ.
Trường hợp lắp trên mặt panel (Mặt tủ điện): Tiến hành khoét một lỗ vuông kích thước tiêu chuẩn 45mm x 45mm trên bề mặt tấm panel. Luồn thân Timer từ mặt trước tủ điện ra sau. Cài khung adapter GE9Z-AD từ phía sau ép chặt thân Timer áp khít vào vỏ tủ. Cắm đế kết nối SR6P-M08G vào đuôi chân cắm phía sau tủ để hoàn thành mạch kết nối dây dẫn.

KẾT LUẬN

Hệ thống bộ đặt thời gian Timer IDEC (GT3 Series và GE1A Series) là giải pháp kỹ thuật tối ưu mang lại độ tin cậy vận hành tuyệt đối và dải chức năng điều khiển linh hoạt cho mọi kiến trúc mạch điện công nghiệp. Việc ứng dụng linh hoạt các dòng Multi-mode giúp tối ưu hóa giá trị vật tư lưu kho, đồng thời sai số lặp lại cực thấp chỉ ±0.2% bảo đảm các chu trình máy móc luôn vận hành nhịp nhàng, chính xác từng mili-giây. Hiểu rõ cấu trúc giải mã mã hàng, thông số tiếp điểm chịu tải và sơ đồ phân bổ chân cắm sẽ giúp các kỹ sư thiết kế đưa ra những phương án thi công mạch điều khiển chuyên nghiệp, an toàn và hiệu quả nhất.
