Xi lanh điện tải lớn

Xi lanh điện tải lớn Ewellix / Schaeffler – Germany, nhiều tính năng nổi bật, tải trọng cao, tiện dụng, bền bỉ và an toàn. High load actuator ứng dụng trong ngành công nghiệp nặng, y tế, đáp ứng tốt các nhu cầu truyển động ngay cả những môi trường hoạt động khắc nghiệt.

Trong xu thế hiện đại hóa và chuyển đổi số ngành chế tạo máy, việc thay thế các cơ cấu chấp hành khí nén công kềnh hay hệ thống thủy lực phức tạp, dễ rò rỉ dầu bằng xi lanh điện (Linear Actuator) đang trở thành tiêu chuẩn bắt buộc.

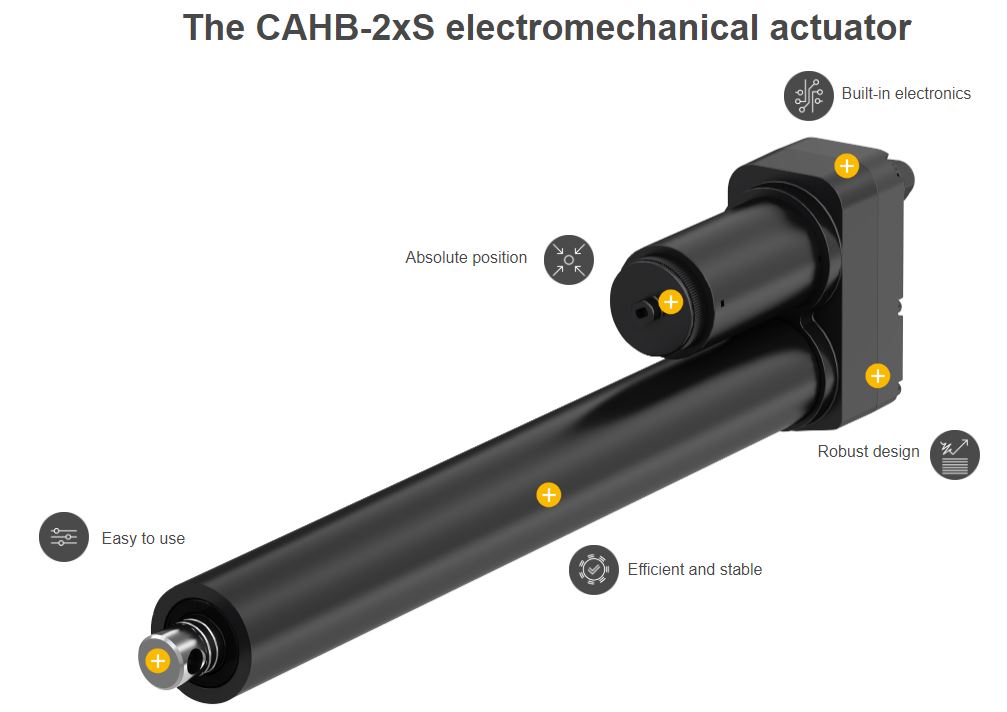

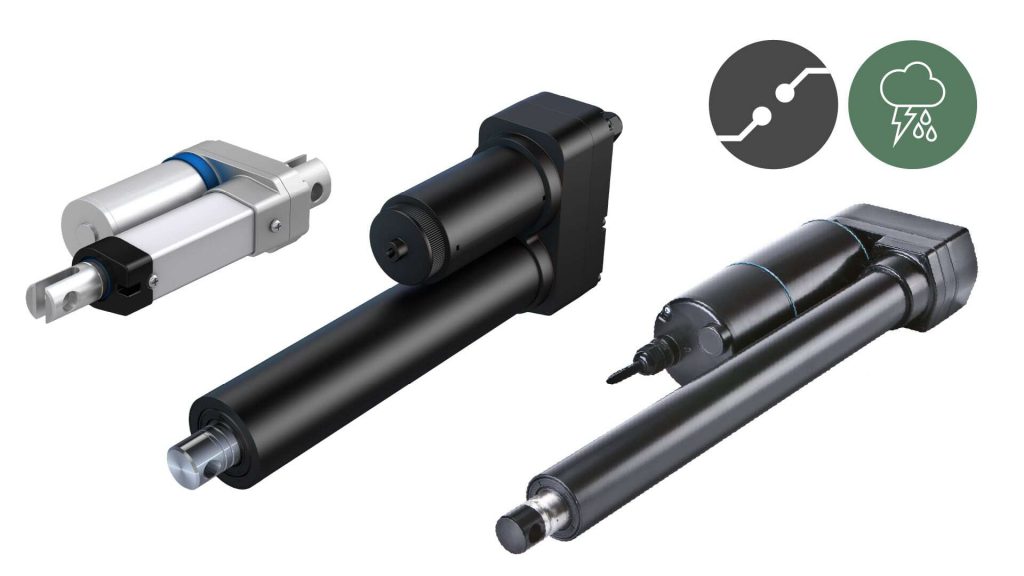

Dải sản phẩm xi lanh điện Ewellix CAHB Series (Thương hiệu thuộc Tập đoàn Schaeffler, CHLB Đức) chính là giải pháp cơ điện tử dẫn đầu thị trường toàn cầu. Bài viết này là cẩm nang bách khoa toàn thư kỹ thuật, tổng hợp chi tiết từ tính năng, thông số mở rộng, lợi điểm cạnh tranh, hướng dẫn chọn mã sản phẩm đến quy trình lắp đặt, vận hành và bảo trì bảo dưỡng chuẩn hãng.

Biểu đồ lực và tốc độ Xi lanh điện tải lớn



Bảng thông số kỹ thuật series Xi lanh điện tải lớn



Series	Lực đẩy	Lực kéo	Tốc độ (có tải)	Tốc độ (không tải)	Hành trình	Nguồn điện	Hiệu suất hoạt động (%)	Nhiệt độ môi trường (1)	Chỉ số IP
CAHB-10	up to 1500 N	up to 1500 N	up to 45 mm/s	up to 56 mm/s	Up to 300 mm	12 or 24 V DC	Up to 25	-40 to +85 °C	IP 66S
CAHB-20A	up to 2500 N	up to 2500 N	up to 27 mm/s	up to 33 mm/s	Up to 610 mm	12 or 24 VDC	Up to 25	-40 to +85 °C	IP 66
CAHB-20E/S	up to 4500 N	up to 4500 N	up to 27 mm/s	up to 29 mm/s	Up to 700 mm	12 or 24 or 48 VDC	Up to 20	-40 to +85 °C	IP 69K / 66M – with Gore automotive vent
CAHB-21E/S	up to 4500 N	up to 4500 N	up to 46 mm/s	up to 52.5 mm/s	Up to 700 mm	12 or 24 or 48 VDC	Up to 20	-40 to +85 °C	IP 69K / 66M – with Gore automotive vent
CAHB-22E/S	up to 10000 N	up to 10000 N	up to 48 mm/s	up to 55 mm/s	Up to 700 mm	12 or 24 or 48 VDC	Up to 20	-40 to +85 °C	IP 69K / 66M – with Gore automotive vent
CAHB-30A/S	up to 2300 N	up to 2300 N	up to 25 mm/s	up to 26 mm/s	Up to 610 mm	115 to 230 V AC	Up to 25	-26 to +65 °C	IP 65S
CAHB-31N	up to 6000 N	up to 6000 N	up to 48 mm/s	up to 30 mm/s	Up to 610 mm	115 to 230 V AC	Up to 25	-26 to +65 °C	IP 65S
CAR 22	up to 1500 N	up to 1500 N	10 – 60 mm/s	up to 60 mm/s	Up to 300 mm	12 or 24 V DC	Up to 25	-20 to +70 °C	IP 44
CAT 32	up to 3500 N	up to 3500 N	5 – 60 mm/s	up to 60 mm/s	Up to 700 mm	12 or 24 V DC / 120 or 230 V AC	Up to 25	-20 to +50 °C	IP 20/54
CAT 32B	up to 4000 N	up to 4000 N	5 – 52 mm/s	up to 52 mm/s	Up to 700 mm	12 or 24 V DC / 120 or 230 or 400 V AC	Up to 30	-20 to +50 °C	IP 22/44/66
CAP43B	up to 4000 N	up to 4000 N	5 – 65 mm/s	up to 65 mm/s	Up to 700 mm	24 V DC	Up to 20	-20 to +50 °C	IP 44
CAT 33	up to 3000 N	up to 3000 N	5 – 52 mm/s	up to 52 mm/s	Up to 400 mm	12 or 24 V DC / 120 or 230 or 400 V AC	Up to 30	-20 to +50 °C	IP 20/44/66
CAP 43A	up to 3000 N	up to 3000 N	5 – 52 mm/s	up to 52 mm/s	Up to 400 mm	24 V DC	Up to 15	-20 to +50 °C	IP 44
CAT 33H	up to 1200 N	up to 1200 N	up to 193 mm/s	up to 193 mm/s	Up to 400 mm	12 or 24 V DC / 120 or 230 or 400 V AC	Up to 30	-20 to +50 °C	IP 20/44/66
CAR 40	up to 6000 N	up to 6000 N	up to 60 mm/s	up to 60 mm/s	Up to 700 mm	12 or 24 V DC / 120 or 230 V AC	Up to 40	-20 to +70 °C	IP 20/44
CAWD	up to 500 N	up to 500 N	up to 16 mm/s	up to 16 mm/s	Up to 430 mm	Manual / 12 VDC	Up to 10	-45 to +85 °C	IP 67/69K
Ecomag – ECO	up to 6000 N	up to 6000 N	up to 9 mm/s	up to 13 mm/s	Up to 300 mm	24 VDC	Up to 10	10 to +40 °C	–
CAJA 35C	up to 3500 N	up to 3500 N	up to 5.5 mm/s	up to 8.5 mm/s	Up to 250 mm	24 VDC	Up to 10	10 to +40 °C	–
Runner – RU	up to 12000 N	up to 8000 N	up to 5 mm/s	up to 15 mm/s	Up to 500 mm	24 VDC	Up to 10	10 to +40 °C	–
Matrix – MAX	up to 4000 N	up to 4000 N	up to 13 mm/s	up to 18 mm/s	Up to 700 mm	24 VDC	Up to 10	10 to +40 °C	–

 (*) Các thông số trên có tính chất tham khảo. Có thể thay đổi và thiết kế lại theo yêu cầu của người sử dụng.

PHẦN 1: TỔNG QUAN VÀ PHÂN LOẠI 7 DÒNG XI LANH ĐIỆN CAHB SERIES

Dải sản phẩm xi lanh điện Ewellix CAHB bao gồm 7 dòng sản phẩm chính (families), được thiết kế dưới dạng mô-đun đồng bộ, hầu như không cần bảo trì trong suốt vòng đời, có khả năng tự hãm mạnh mẽ và hoạt động ổn định trong các môi trường khắc nghiệt nhất.

1.1 Phân loại theo cấu trúc nguồn cấp và phân khúc tải trọng

• Dòng nguồn DC Tiêu chuẩn (CAHB-10, CAHB-20A): Thiết kế nhỏ gọn, sử dụng động cơ điện một chiều 12V hoặc 24VDC. Chuyên dụng cho các ứng dụng có không gian lắp đặt hạn chế hoặc trên các phương tiện di động (xe cơ giới, máy nông nghiệp).

• Dòng nguồn DC Thông minh & Hiệu suất cao (CAHB-20E/S, CAHB-21E/S, CAHB-22E/S): Đây là phân khúc cốt lõi của hãng, tích hợp hệ thống vít me bi (Ball screw) hoặc vít me đai ốc trượt cải tiến, cung cấp lực đẩy lên tới 10.000 N. Phiên bản “S” (Smart) tích hợp sẵn vi xử lý controller thông minh cao cấp.

• Dòng nguồn AC Điện lưới (CAHB-30A, CAHB-31N): Sử dụng trực tiếp nguồn điện xoay chiều đơn pha 115 VAC hoặc 230 VAC, loại bỏ nhu cầu sử dụng bộ chuyển đổi nguồn DC công suất lớn trong các nhà máy cố định.

1.2 Sự khác biệt cốt lõi giữa Phiên bản Thiết kế E (E Design) và S (Smart Design)

• E Design (Thiết kế Điện cơ nâng cao): Tập trung vào tối ưu hóa cấu trúc cơ khí, tích hợp bộ ly hợp cơ học chống quá tải và các tùy chọn phản hồi vị trí truyền thống như Potentiometer (chiết áp) hoặc 2-Hall Encoder.

• S Design (Thiết kế Thông minh tích hợp): Ngoài cấu trúc cơ khí bền bỉ của bản E, bản S được tích hợp bo mạch điều khiển thông minh, hỗ trợ truyền thông CAN bus (giao thức SAE J1939), cho phép điều khiển chạy đồng tốc song song (Parallel movement), khởi động/dừng mềm (Soft start/stop) và tự chẩn đoán lỗi (Onboard diagnostics).

PHẦN 2: LỢI ĐIỂM CẠNH TRANH VÀ XU HƯỚNG THAY THẾ THỦY LỰC / KHÍ NÉN

Xi lanh điện Ewellix CAHB được thiết kế để giải quyết triệt để những nhược điểm cố hữu của hệ thống xi lanh khí nén và thủy lực trong phân khúc tải trọng từ thấp đến trung bình lớn.

2.1 Bảng đối chiếu công nghệ: Xi lanh điện CAHB vs Thủy lực vs Khí nén

Tiêu chí so sánh	Xi lanh điện Ewellix CAHB	Hệ thống Thủy lực (Hydraulic)	Hệ thống Khí nén (Pneumatic)
Cấu trúc hệ thống	Siêu gọn (Chỉ gồm xi lanh + dây cáp nguồn/tín hiệu).	Cồng kềnh (Bơm dầu, bồn chứa, van điều hướng, đường ống dẫn).	Phức tạp (Máy nén khí, bộ lọc, bình tích áp, van tiết lưu, ống dẫn).
Hiệu suất năng lượng	Rất cao (>75%), chỉ tiêu thụ điện khi chuyển động, giữ tải tiêu thụ \approx 0{W}.	Thấp (<40%), bơm thủy lực phải chạy liên tục để duy trì áp suất dòng.	Rất thấp (<25%), tổn thất do rò rỉ khí nén trên đường ống vô cùng lớn.
Độ chính xác vị trí	Tuyệt đối (Dưới \pm0.5{ mm} nhờ cảm biến tuyệt đối hoặc Encoder).	Khó kiểm soát chính xác tại các điểm giữa hành trình do tính nén của dầu.	Gần như không thể dừng chính xác ở giữa do tính đàn hồi của không khí.
Rủi ro môi trường	Không có. Hoàn toàn sạch sẽ, đạt tiêu chuẩn y tế và thực phẩm.	Cao. Nguy cơ rò rỉ dầu thủy lực gây ô nhiễm bồn chứa, sàn nhà xưởng.	Tiếng ồn xả khí cực lớn, nguy cơ lẫn sương dầu vào khí xả.
Bảo trì bảo dưỡng	Hầu như không cần (Lubricated for life – Tra sẵn mỡ suốt đời).	Phải thay dầu định kỳ, thay phớt chặn dầu, xử lý rò rỉ đường ống.	Phải xả nước bộ lọc, châm dầu bôi trơn, thay thế ống khí mục nát.

2.2 Các lợi điểm kinh tế và kỹ thuật độc quyền của CAHB Series

1. Khả năng tự hãm vượt trội (Self-locking): Cơ cấu cơ khí bên trong cho phép xi lanh khóa cứng vị trí khi ngắt điện, chịu được lực tĩnh lên đến 20.000 N (gấp đôi tải trọng động). Điều này loại bỏ hoàn toàn hiện tượng tụt áp, trôi hành trình như trên hệ thống thủy lực/khí nén.

2. Kháng chịu thời tiết khắc nghiệt: Vỏ xi lanh làm bằng hợp kim kẽm/nhôm đúc, trục đẩy (inner tube) bằng thép không gỉ, đạt thử nghiệm phun sương muối từ 250 đến 500 giờ theo tiêu chuẩn ISO 9227. Thiết bị hoạt động hoàn hảo trong dải nhiệt độ từ -40 °C đến +85 °C.

3. Cấp bảo vệ tối cao IP69K: Ngăn chặn hoàn toàn bụi mịn xâm nhập và chịu được tia nước áp lực cao, nhiệt độ cao (80^\circ{C}) phun trực tiếp từ mọi hướng. Đây là đặc tính bắt buộc trong ngành công nghiệp chế biến thực phẩm (vệ sinh rửa trôi liên tục) và máy móc công trình xây dựng.

PHẦN 3: BẢNG THÔNG SỐ KỸ THUẬT CHI TIẾT VÀ TẬP TRUNG (7 FAMILIES)

Dưới đây là bảng trích xuất thông số kỹ thuật mở rộng của cả 7 dòng sản phẩm CAHB, giúp kỹ sư dễ dàng đối chiếu năng suất cơ khí và điện học:

Bảng 3.1: Thống kê thông số cơ lý hóa và giới hạn vận hành dải sản phẩm CAHB

Mã Dòng (Family)	Lực Đẩy Động (Dynamic Force)	Lực Giữ Tĩnh (Holding Force)	Tốc Độ Vận Hành (Speed)	Hành Trình Tối Đa (Max Stroke)	Chu Kỳ Làm Việc (Duty Cycle)	Cấp Bảo Vệ (IP Rating)	Tùy Chọn Phản Hồi Vị Trí
CAHB-10	120 N – 1.500 N	2.500 N	8 – 56 mm/s	300 mm	20% – 25%	IP66	Potentiometer, 2-Hall Encoder, Absolute Analog
CAHB-20A	1.500 N – 2.500 N	4.500 N	17 – 33 mm/s	610 mm	20%	IP66	Potentiometer, Limit Switches
CAHB-20E/S	1.500 N – 4.500 N	12.000 N	13 – 31 mm/s	700 mm	15% – 20%	IP66M / IP69K	Potentiometer, Hall, CAN bus, Absolute Analog
CAHB-21E/S	1.500 N – 4.500 N	12.000 N	23 – 51 mm/s	700 mm	15% – 20%	IP66M / IP69K	Potentiometer, Hall, CAN bus, Absolute Analog
CAHB-22E/S	2.300 N – 10.000 N	20.000 N	13 – 57 mm/s	700 mm	10% – 15%	IP66M / IP69K	Potentiometer, Hall, CAN bus, Absolute Analog
CAHB-30A	1.500 N – 2.300 N	4.500 N	13 – 26 mm/s	610 mm	25% (Max 4 min)	IP65	Limit Switches, Potentiometer
CAHB-31N	2.300 N – 6.000 N	14.000 N	15 – 57 mm/s	610 mm	10% – 15%	IP65	Limit Switches, Potentiometer

PHẦN 4: THÔNG SỐ ĐIỆN ÁP VÀ GIỚI HẠN LOGIC CHI TIẾT (TRA CỨU CHUẨN ĐẤU NỐI)

Việc cấp nguồn sai dải điện áp chịu đựng của bo mạch hoặc các cảm biến tích hợp sẽ làm cháy ngay lập tức hệ thống linh kiện bán dẫn nội bộ.

4.1 Giới hạn nguồn cấp cho Động cơ lực (Actuator Power Supply)

• Dòng CAHB-2x…E (Điện cơ tiêu chuẩn):

  • Mã 12 VDC: Mức điện áp định mức 12{ VDC} \pm 20\% (Dải hoạt động từ 9.6{V} đến 14.4{VDC}). Dòng tiêu thụ cực đại lên đến 26A (dòng CAHB-20).

  • Mã 24 VDC: Mức điện áp định mức 24{ VDC} \pm 10\% (Dải hoạt động từ 21.6{V} đến 26.4{VDC}).

  • Mã 48 VDC: Mức điện áp định mức từ 40{V} đến 55{ VDC}.

• Dòng CAHB-2x…S (Thông minh tích hợp):

  • Mã 12 VDC: Dải điện áp hoạt động từ 9{V} đến 16{ VDC}.

  • Mã dải rộng 24-48 VDC: Thiết kế bo mạch Driver cao cấp cho phép nhận dải điện áp cực rộng từ 18V đến 55 VDC, tự động tương thích mà không cần cấu hình lại phần cứng.

4.2 Giới hạn điện áp cho mạch Tín hiệu & Phản hồi (Signal & Feedback Limits)

• Lệnh điều khiển kích chạy (Digital Input cho dòng S): Chân tín hiệu kích kéo dài (Extend) hoặc thu hồi (Retract) chấp nhận dải điện áp từ 5{V} đến 55{ VDC}, với dòng tiêu thụ cực thấp (\le 1{ mA}).

• Cảm biến mã hóa vòng quay Encoder (Bản E): Điện áp nuôi cảm biến Hall từ 4{V} đến 20{ VDC}. Ngõ ra dạng Open Collector (Cực thu hở).

• Bộ phản hồi vị trí Analog tuyệt đối (Absolute Analog Sensor):

  • Ngõ vào nuôi cảm biến độc lập: Điện áp cấp từ 10{V} đến 55{ VDC} (Dòng tiêu thụ \le 15{ mA}).

  • Ngõ ra Analog tùy chọn: Dải 0 – 5{ VDC} (Yêu cầu nguồn nuôi tối thiểu 8 – 27{ VDC}) hoặc dải 0 – 10{ VDC} (Yêu cầu nguồn nuôi tối thiểu 13 – 27{ VDC}).

PHẦN 5: CẤU TRÚC MÃ ĐẶT HÀNG (ORDERING KEY) KHÁI QUÁT CHUẨN HÃNG

Để cấu hình chính xác một bộ xi lanh điện Ewellix CAHB đáp ứng đúng thiết kế, kỹ sư cần kết hợp chuỗi ký tự theo cấu trúc phân rã dưới đây:

Bảng 5.1: Giải mã chi tiết từng phân đoạn trong chuỗi ký tự đặt hàng

Ký tự phân đoạn	Tùy chọn mã hóa	Ý nghĩa kỹ thuật chi tiết
1. Dòng Sản Phẩm	CAHB-10 / CAHB-20 / CAHB-21 / CAHB-22	Xác định kích thước phần khung vỏ và dải lực tổng thể.
2. Điện Áp Cấp	A = 12VDC | B = 24VDC | D = 48VDC	Xác định cuộn dây motor động lực bên trong.
	E = 12VDC, F = 24VDC, H = 48VDC	Các phiên bản có tích hợp thêm cơ cấu nhả tay khẩn cấp.
3. Mã Lực Đẩy	Từ 1 đến 6 (Tùy dòng)	Thể hiện tỷ số truyền hộp số. Mã số càng lớn, lực càng cao, tốc độ càng giảm.
4. Kiểu Thiết Kế	A = Bản cơ bản | E = Bản nâng cao | S = Bản Smart	Xác định mức độ tích hợp của hệ thống mạch điện tử điều khiển.
5. Hành Trình	Ví dụ: 100, 300, 500, 700	Chiều dài hành trình làm việc thực tế của ty xi lanh (tính bằng mm).
6. Đầu Gá Đầu/Đuôi	A = Rod end tròn có lỗ | C = Đầu chữ U (Fork) | I = Khớp cầu xoay	Quy định kiểu liên kết cơ khí với khung máy để tránh kẹt lực.
7. Tùy Chọn Tín Hiệu	N = Không phản hồi | L = Công tắc hành trình | P = Chiết áp | E = Encoder	Xác định phương thức giao tiếp và lấy dữ liệu vị trí về bộ điều khiển.

PHẦN 6: HƯỚNG DẪN LẮP ĐẶT CƠ KHÍ VÀ ĐIỆN CHUẨN CẨM NĂNG HÃNG

6.1 Quy trình gá lắp cơ khí nghiêm ngặt chống lực uốn tâm

Lỗi gá lắp cơ khí chiếm tới 90% nguyên nhân gây hỏng hóc xi lanh điện sớm. Ewellix CAHB được thiết kế chỉ để chịu tải trọng trục (Axial Load) dọc theo tâm chuyển động của ty xi lanh.

1. Tuyệt đối cấm tải trọng hướng tâm (Radial Load): Không được áp các lực đẩy ngang, lực uốn lên trục đẩy. Việc lắp lệch tâm sẽ khiến ty inox tì mạnh vào bạc hướng dẫn, gây xước ty, rách phớt bảo vệ, làm nước lọt vào trong hoặc gây cong vẹo cốt vít me.

2. Sử dụng chốt gá tự do (Clevis Pin Mounting): Kết nối đầu trước và đuôi xi lanh bằng các chốt gá tiêu chuẩn đi xuyên qua lỗ chữ U. Tuyệt đối không siết bu-lông kẹp chặt cứng hai đầu theo kiểu cố định phiến chết; gá lắp bắt buộc phải cho phép xi lanh có một độ lắc tự do nhỏ từ 1^\circ đến 2^\circ để tự lựa tâm trong suốt quá trình chuyển động định tiến.

3. Lưu ý hướng lắp đặt cho van thông hơi: Trên các dòng cao cấp đạt chuẩn IP69K, xi lanh được trang bị van thông hơi bảo vệ (Gore-Tex Breather) nhằm cân bằng áp suất bên trong khi motor sinh nhiệt, tránh hút ẩm. Vị trí van thông hơi này phải được đặt quay xuống dưới hoặc hướng khuất, tuyệt đối không để chìm ngập hoàn toàn dưới mực chất lỏng tích tụ.

6.2 Hướng dẫn đấu nối cáp điện công suất và cáp tín hiệu mạng CAN bus

• Tính toán tiết diện dây dẫn tránh sụt áp: Với dòng tiêu thụ đầy tải lên đến hơn 20A, nếu khoảng cách từ tủ điện điều khiển đến vị trí xi lanh dài trên 5 mét, kỹ sư bắt buộc phải chọn dây cấp nguồn lực có tiết diện tối thiểu từ 2.5 mm² đến 4.0 mm² (14 AWG đến 12 AWG). Sụt áp trên đường dây quá 10\% sẽ khiến mô-men xoắn của motor giảm mạnh, gây kích hoạt nhầm bộ ly hợp chống quá tải cơ học.

• Đấu nối hệ thống điều khiển Smart (Dòng S) qua mạng CAN bus:

  • Dòng CAHB-2x…S sử dụng giắc cắm đa cực. Hai dây nguồn lực cỡ lớn (Red/Black) nối trực tiếp về nguồn công suất độc lập.

  • Hai dây tín hiệu giao tiếp mạng gồm dây CAN_H (Màu Trắng) và CAN_L (Màu Xanh lá) phải được đi bằng cáp xoắn đôi có bọc giáp chống nhiễu (Shielded Twisted Pair).

  • Tại điểm cuối của cấu trúc mạng CAN bus, bắt buộc phải đấu song song một điện trở kết thúc mạng 120 \Omega giữa hai đường dây CAN_H và CAN_L để triệt tiêu sóng phản xạ nhiễu theo đúng tiêu chuẩn J1939.

PHẦN 7: TÍNH NĂNG AN TOÀN TÍCH HỢP VÀ HƯỚNG DẪN VẬN HÀNH BẢO VỆ

Xi lanh điện Ewellix CAHB sở hữu hệ thống tự bảo vệ đa tầng vô cùng thông minh, giúp bảo vệ thiết bị khỏi các sự cố vận hành sai của con người.

7.1 Công tắc bảo vệ quá nhiệt tích hợp (Thermal Switch)

Bên trong cuộn dây của motor luôn được tích hợp sẵn một rơ-le nhiệt bảo vệ. Khi tần suất hoạt động vượt quá chu kỳ làm việc quy định (Duty Cycle vượt mốc 20-25%), motor sẽ nóng lên. Khi đạt đến nhiệt độ giới hạn nguy hiểm, công tắc nhiệt sẽ tự động cắt toàn bộ nguồn điện nuôi motor để chống cháy chập chập cuộn dây.

• Quy trình xử lý: Khi xi lanh tự ngắt do quá nhiệt, người vận hành phải cô lập lệnh điều khiển, chờ từ 15 đến 30 phút để motor hạ nhiệt tự nhiên xuống dưới ngưỡng an toàn. Hệ thống bảo vệ sẽ tự động đóng lại (Restore) phục hồi trạng thái hoạt động. Tuyệt đối không cố tình kích điện liên tục trong lúc máy còn nóng.

7.2 Bộ ly hợp chống quá tải cơ học (Ball Detent Clutch)

• Nguyên lý (Chỉ áp dụng trên phiên bản thiết kế E): Khi ty xi lanh đâm trúng vật cản cứng cố định trên dây chuyền hoặc chạy kịch hành trình cơ khí mà hệ thống điều khiển không ngắt điện, lực cản lớn sẽ kích hoạt bộ ly hợp bi bên trong hộp số. Hệ thống đĩa ly hợp sẽ trượt vòng quay liên tục, cắt hoàn toàn chuyển động tịnh tiến của ty xi lanh trong khi trục motor vẫn quay.

• Ý nghĩa: Bảo vệ toàn bộ hệ thống bánh răng hành tinh và cốt vít me không bị lực quán tính phá hủy gây vỡ hộp số.

• ⚠️ CẢNH BÁO NGUY HIỂM TỪ SCHAEFFLER: Bộ ly hợp cơ học này chỉ thiết kế cho mục đích bảo vệ khẩn cấp. Việc để bộ ly hợp trượt liên tục (phát ra tiếng kêu “cạch cạch” cơ khí lớn) quá 5 giây sẽ tạo ra nguồn nhiệt nội bộ cực lớn, phá hủy kết cấu đĩa ly hợp. Người vận hành phải nhấn nút ngắt nguồn khẩn cấp ngay lập tức khi nghe thấy tiếng trượt ly hợp.

PHẦN 8: QUY TRÌNH BẢO TRÌ BẢO DƯỠNG ĐỊNH KỲ VÀ XỬ LÝ SỰ CỐ TẠI HIỆN TRƯỜNG

Mặc dù được dán nhãn “Lubricated for life” nhờ hệ thống mỡ bôi trơn chất lượng cao đóng kín trong hộp số, xi lanh điện làm việc trong môi trường công nghiệp vẫn cần chế độ bảo dưỡng phòng ngừa định kỳ từ 3 đến 6 tháng một lần.

8.1 Các bước bảo dưỡng phòng ngừa (Preventative Maintenance)

1. Vệ sinh bề mặt ty đẩy (Extension Tube): Dùng khăn vải mềm sạch lau toàn bộ bụi bẩn, cát đá nhỏ bám trên ty inox khi xi lanh ở trạng thái đẩy ra tối đa. Tuyệt đối không để bùn đất bám dính cứng bám chặt trên ty, vì khi thu xi lanh về, lớp bùn cát này sẽ cào rách phớt chắn bụi đầu cổ xi lanh, làm mất cấp bảo vệ IP.

2. Kiểm tra độ rơ cơ khí của khớp nối: Kiểm tra độ mài mòn của các chốt Clevis gá ở đầu và đuôi máy. Nếu chốt gá bị mòn tạo ra độ rơ lớn, nó sẽ sinh ra lực va đập cơ học rất mạnh mỗi khi xi lanh đảo chiều chuyển động, dễ gây nứt vỡ phần tai gá bằng nhôm đúc.

3. Tuyệt đối nghiêm cấm tự ý tháo mở ốc vít (Tampering Warning): * > 🛠️ QUY ĐỊNH BẢO HÀNH CHÍNH HÃNG: Tất cả các linh kiện bên trong xi lanh (bánh răng, vít me, bo mạch) chỉ được phép thay thế và sửa chữa bởi các kỹ sư được đào tạo từ hãng Schaeffler.

   • Mọi dấu hiệu tự ý vặn mở, tháo dỡ hệ thống ốc vít định vị trên thân vỏ xi lanh từ phía khách hàng sẽ lập tức làm mất hiệu lực toàn bộ quyền bảo hành và dịch vụ hỗ trợ kỹ thuật từ hãng mà không cần thông báo trước.

8.2 Bảng chẩn đoán và khắc phục nhanh sự cố (Troubleshooting Guide)

Biểu hiện sự cố	Nguyên nhân bản chất	Giải pháp khắc phục xử lý lập tức
Cấp điện nguồn lực nhưng xi lanh hoàn toàn không hoạt động, không nghe tiếng kêu.	1. Mất điện áp nguồn cấp hoặc đứt dây dẫn ngõ vào. 2. Rơ-le nhiệt nội bộ (Thermal Switch) đang ngắt do thiết bị chạy quá tải hoặc quá chu kỳ Duty Cycle.	1. Dùng đồng hồ vạn năng đo trực tiếp điện áp tại giắc cắm đầu vào xem có đạt mốc điện áp tiêu chuẩn hay không. 2. Ngắt điện, để thiết bị nghỉ ngơi tự nhiên từ 15-30 phút để rơ-le tự động reset phục hồi.
Motor quay phát tiếng kêu o o lớn nhưng ty xi lanh không di chuyển tịnh tiến.	1. Hệ thống cơ khí bị kẹt cứng hoặc tải trọng thực tế vượt quá lực đẩy định mức tối đa. 2. Bộ ly hợp cơ học đang bị trượt liên tục do kẹt hành trình.	1. Ngắt nguồn ngay lập tức để tránh cháy máy. Tiến hành giảm bớt tải trọng đè lên cơ cấu. 2. Sử dụng tính năng vặn tay khẩn cấp (Manual Override – nếu có) để quay nhẹ trục ngược chiều, đưa xi lanh ra khỏi điểm kẹt cơ học.
Xi lanh chạy hết hành trình di chuyển nhưng không tự động ngắt nguồn (Đối với dòng có Limit Switch).	Hệ thống công tắc hành trình tích hợp bên trong đã bị hỏng, dính tiếp điểm hoặc đứt mạch tín hiệu phản hồi.	Ngắt nguồn điện tủ điều khiển lập tức bằng tay để tránh động cơ ép chết phá hủy cơ cấu vỏ. Gửi thiết bị về đại lý chính hãng ủy quyền để kiểm tra thay thế cụm mạch đích.
Tốc độ tịnh tiến của xi lanh bị sụt giảm nghiêm trọng khi vào tải.	Tiết diện đường dây dẫn điện từ tủ điện đến xi lanh quá nhỏ, gây hiện tượng sụt áp dòng lớn khi motor kéo tải nặng.	Kiểm tra lại thiết kế đường dây, thay thế bằng cáp nguồn có tiết diện lõi đồng lớn hơn (2.5{ mm}^2 – 4.0{ mm}^2) để đảm bảo duy trì dòng ổn định.

PHẦN 9: ĐỊA CHỈ CUNG CẤP XI LANH ĐIỆN EWELLIX CHÍNH HÃNG TẠI VIỆT NAM

Để nhận được toàn bộ chính sách bảo hành chính hãng 12 tháng từ Tập đoàn Schaeffler, đồng thời tránh các rủi ro mua phải hàng giả, hàng nhái linh kiện kém chất lượng gây mất an toàn lao động và gián đoạn dây chuyền, quý khách hàng vui lòng liên hệ Minh Việt JSC – Nhà phân phối chính thức các giải pháp truyền động cơ khí và xi lanh điện công nghiệp của thương hiệu Schaeffler Ewellix tại thị trường Việt Nam.

• Hỗ trợ tư vấn kỹ thuật chọn mã, tính toán chiều dài thu hồi (Retracted Length) và hành trình (Stroke) tối ưu cho từng ứng dụng.

• Tra cứu thông số chi tiết và đặt mua trực tuyến tại danh mục sản phẩm chính thức: minhviet-jsc.com/
