Mô tả

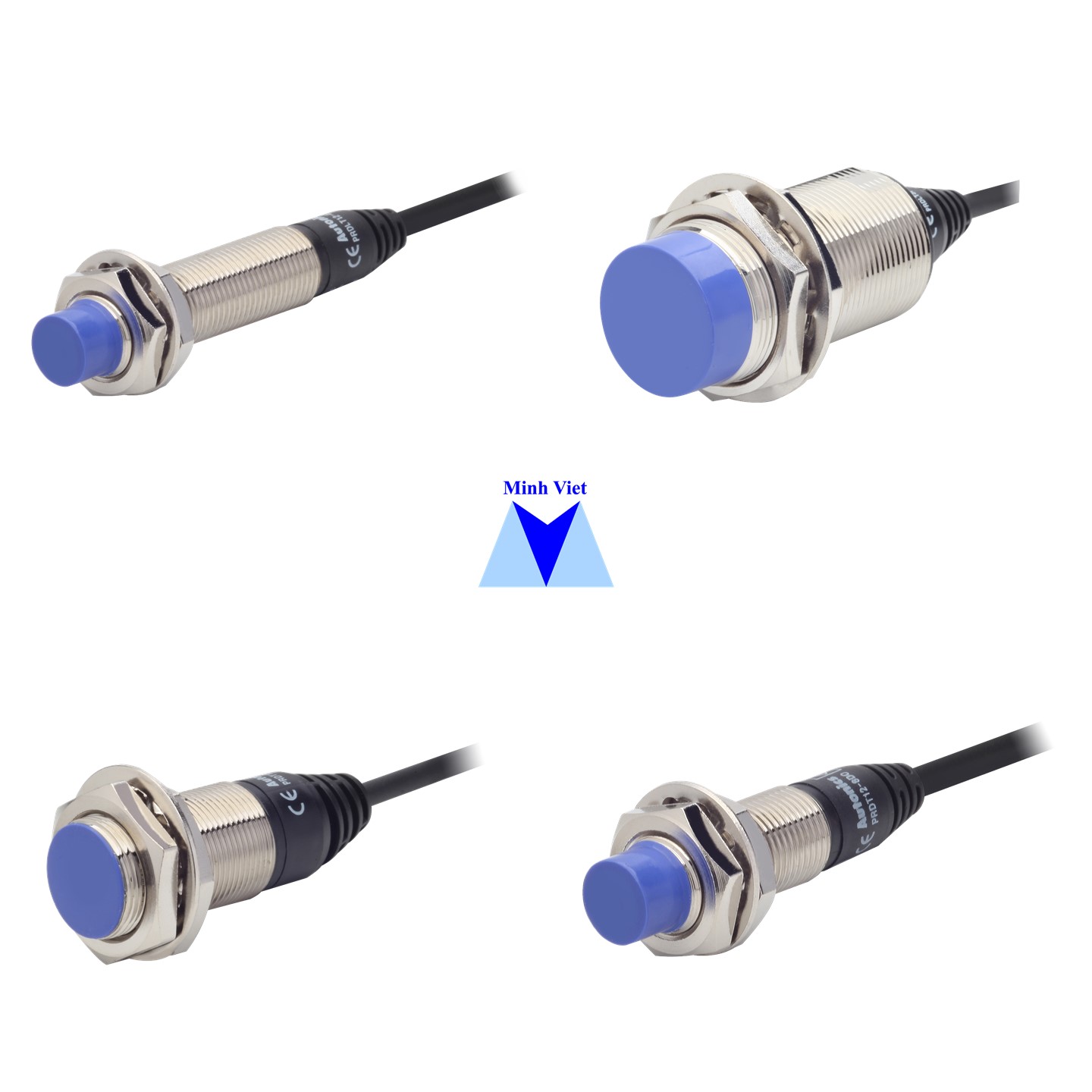

Cảm biến PRD18-14DP Autonics. Sản phẩm Cảm biến tiệm cận Cảm ứng từ PRD Autonics. Có chất lượng tin cậy, với nhiều tính năng nổi bật, độ bền cao và giá tốt của Hãng Autonics.
Thông tin đặt hàng Cảm biến PRD18-14DP Autonics
Bảng thông số kỹ thuật Cảm biến PRD18-14DP Autonics
| Đường kính mặt phát hiện | 12mm | 18mm | 30mm | |||
| Khoảng cách phát hiện | 4mm | 8mm | 7mm | 14mm | 15mm | |
| Lắp đặt | Vỏ bảo vệ | Không vỏ bảo vệ | Vỏ bảo vệ | Không vỏ bảo vệ | Vỏ bảo vệ | |
| Độ trễ | Max. 10% khoảng cách phát hiện | |||||
| Đối tượng phát hiện tiêu chuẩn | 12×12×1mm (sắt) | 25×25×1mm (sắt) | 20×20×1mm (sắt) | 40×40×1mm (sắt) | 45×45×1mm (sắt) | |
| Khoảng cách lắp đặt | 0 đến 2.8mm | 0 đến 5.6mm | 0 đến 4.9mm | 0 đến 9.8mm | 0 đến 10.5mm | |
| Nguồn cấp | 12-24VDCᜡ | |||||
| (Điện áp hoạt động) | (10-30VDCᜡ) | |||||
| Dòng điện rò | Tối đa 10mA | |||||
| Tần số đáp ứng※1 | 500Hz | 400Hz | 300Hz | 200Hz | 100HZ | |
| Điện áp dư | Max. 1.5V | |||||
| Ảnh hưởng bởi nhiệt độ | Max. ±10% khoảng cách phát hiện trong môi trường 20℃ | |||||
| Ngõ ra điều khiển | 200mA | |||||
| Điện trở cách điện | Trên 50MΩ (tại 500VDC) | |||||
| Độ bền điện môi | 1,500VAC 50/60Hz trong 1 phút | |||||
| Độ rung | Biên độ 1mm từ 10 đến 55Hz (trong 1 phút) theo mỗi phương X, Y, Z trong 2 giờ | |||||
| Va chạm | 500m/s² (khoảng 50G) theo mỗi phương X, Y, Z trong 3 lần | |||||
| Chỉ báo | Chỉ báo hoạt động: LED đỏ | |||||
| Môi trường | Nhiệt độ | Vận hành: từ -25 đến 70℃, bảo quản: từ -30 đến 80℃ | ||||
| Độ ẩm | Vận hành: từ 35 đến 95%RH, bảo quản: từ 35 đến 95%RH | |||||
| Mạch bảo vệ | Mạch bảo vệ chống quá áp, chống nối ngược cực nguồn, chống ngắn mạch/quá dòng ngõ ra | |||||
Tiêu chuẩn bảo vệ |
IP67 (tiêu chuẩn IEC) | |||||
| Chất liệu | Vỏ/đai ốc: đồng thau mạ niken, vòng đệm: sắt mạ niken, mặt phát hiện: Polybutylene terephthalate, dây cáp tiêu chuẩn (đen): PVC, dây cáp chống thấm dầu (xám): PVC chống thấm dầu | |||||
| Dây cáp※2 | Ø4mm, 3 dây, 2m | Ø5mm, 3 dây, 2m | ||||
| AWG22, đường kính lõi: 0.08mm, số lõi: 60, đường kính lớp cách điện: Ø1.25mm | ||||||
| Chứng nhận | ||||||
| Khối lượng | PRD | Khoảng 74g | Khoảng 72g | Khoảng 115g | Khoảng 110g | Khoảng 175g |
| PRDL | Khoảng 94g | Khoảng 92g | Khoảng 145g | Khoảng 140g | Khoảng 215g | |
※1: Tần số đáp ứng trên đây là giá trị bình quân. Giá trị này chỉ đúng khi sử dụng đối tượng phát hiện có kích thước gấp đôi đối tượng tiêu chuẩn và đặt cách cảm biến một khoảng bằng 1/2 khoảng cách phát hiện trong bảng thông số kỹ thuật.
※2: Không kéo căng dây cáp Ø4mm với lực kéo từ 30N trở lên và dây cáp Ø5mm với lực kéo từ 50N trở lên.
Có thể xảy ra hỏa hoạn khi dây cáp đứt. Hãy dùng dây cáp AWG22 hoặc dưới 200m nếu muốn nối thêm dây.
※Tên model loại dây cáp chống thấm dầu có ký tự cuối cùng là ‘V’.
※Nhiệt độ hoặc độ ẩm trong mục Môi trường không áp dụng trong trường hợp đóng băng hay ngưng tụ.
