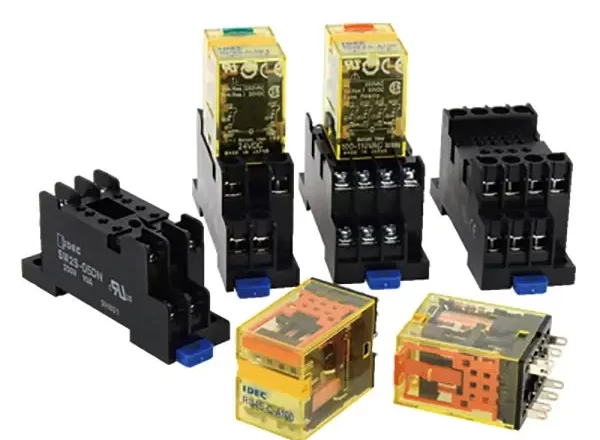

Rơ le RU IDEC. Sản phẩm rơ le trung gian RU IDEC loại 8 chân, rơ le 14 chân, rơ le kiếng, rơ le trung gian. Hãng IDEC.
Tính năng chính của rơ le RU IDEC
 |
 |
 |
- RU2: DPDT, 10A (250V AC / 30V DC)
- RU4: 4PDT, 6A (250V AC / 30V DC)
- RU42: 4PDT 3A phân nhánh (250V AC / 30V DC) cho mạch tiếp xúc khô
- Chất lượng thiết kế – xây dựng không hàn (không chì)
- Các đòn bẩy nút kiểm tra chốt & kiểm tra tạm thời
- Chỉ báo màu xanh lá cây không phân cực
- Tiêu chuẩn cờ báo LED & cơ khí
- Các đòn bẩy chốt thủ công được mã hóa màu AC / DC
- Các tấm đánh dấu gắn liền có sẵn màu vàng (màu tiêu chuẩn), xanh lá cây, cam, xanh lam hoặc trắng để dễ dàng ghi nhãn và nhận dạng
- Có sẵn ở 12V, 24V hoặc 110V DC; Cuộn dây hoạt động 24V, 110-120V, 220-240V AC
Thông tin mã đặt hàng Rơ le RU IDEC
-
Rơ le trung gian 8 chân dẹp, rơ le RU
| Mã Hàng rơle | Nguồn Cấp |
| RU2S-D24 | 2 cực, có đèn, nguồn cấp (10A/24V DC) |
| RU2S-A24 | 2 cực, có đèn, nguồn cấp (10A/24V AC) |
| RU2S-A110 | 2 cực, có đèn, nguồn cấp (10A/110V AC) |
| RU2S-A220 | 2 cực, có đèn, nguồn cấp (10A/220V AC) |
-
Rơ le trung gian 14 chân dẹp, rơ le RU
| Mã Hàng rơle | Nguồn Cấp |
| RU4S-D24 | 4 cực, có đèn, nguồn cấp (6A/24V DC) |
| RU4S-A24 | 4 cực, có đèn, nguồn cấp (6A/24V AC) |
| RU4S-A110 | 4 cực, có đèn, nguồn cấp (6A/110V AC) |
| RU4S-A220 | 4 cực, có đèn, nguồn cấp (6A/220V AC) |
Tùy chọn khác của dòng rơ le RU
| Shape | Plug-in Terminal With Latching Lever Standard |
|||
| Termination | Latching Lever | Style | Part No. 4PDT |
Coil Voltage Code ∗ |
| Plug-in Terminal (*1) |
With Latching Lever |
Standard | RU42S-∗ | A24, A100, A110, A200, A220 D6, D12, D24, D48, D100, D110 |
| With RC (AC coil only) | RU42S-R-∗ | A100, A110, A200, A220 | ||
| With diode (DC coil only) | RU42S-D-∗ | D6, D12, D24, D48, D100, D110 | ||
| With diode (DC coil only) Reverse polarity coil | RU42S-D1-∗ | D24 | ||
| Without Latching Lever |
Standard | RU42S-C-∗ | A24, A100, A110, A200, A220 D6, D12, D24, D48, D100, D110 |
|
| With RC (AC coil only) | RU42S-CR-∗ | A100, A110, A200, A220 | ||
| With diode (DC coil only) | RU42S-CD-∗ | D6, D12, D24, D48, D100, D110 | ||
| With diode (DC coil only) Reverse polarity coil | RU42S-CD1-∗ | D24 | ||
| PCB Terminal | Without Latching Lever |
Simple (*2) | RU42V-NF-∗ | A24, A100, A110, A200, A220 D6, D12, D24, D48, D100, D110 |
*1) Plug-in terminal, except for simple types, have an LED indicator and a mechanical indicator as standard.
*2) Simple types do not have an LED indicator, a mechanical indicator, and a latching lever.
Bảng thông số kỹ thuật rơ le RU IDEC
| Model | Rơ le RU2 (DPDT) | Rơ le RU4 (4PDT) | RU42 (4PDT) |
| Contact Material | Silver alloy | Silver (gold clad) |
Silver-nickel (gold clad) |
| Contact Resistance (∗1) |
50 mΩ maximum | ||
| Minimum Applicable Load (∗2) |
24V DC, 5 mA | 1V DC, 1 mA | 1V DC, 0.1 mA |
| (reference value) | |||
| Operate Time (∗3) | 20 ms maximum | ||
| Release Time (∗3) | 20 ms maximum | ||
| Power Consumption | AC: 1.1 to 1.4VA (50 Hz), 0.9 to 1.2VA (60 Hz) DC: 0.9 to 1.0W | ||
| Insulation Resistance | 100 MΩ minimum (500V DC megger) | ||
| Dielectric Strength | Between contact and coil: 2500V AC, 1 minute | ||
| Between contacts of different poles: | |||
| 2500V AC, 1 minute |
2000V AC, 1 minute | ||
| Between contacts of the same pole: 1000V AC, 1 minute | |||
| Operating Frequency | Electrical: 1800 operations/h maximum Mechanical: 18,000 operations/h maximum |
||
| Vibration Resistance | Damage limits: 10 to 55 Hz, amplitude 0.5 mm Operating extremes: 10 to 55 Hz, amplitude 0.5 mm |
||
| Shock Resistance | Damage limits: 1000 m/s2 Operating extremes: 150 m/s2 |
||
| Mechanical Life | AC: 50,000,000 operations DC: 100,000,000 operations |
50,000,000 operations | |
| Electrical Life | See H-019 and H-021. | ||
| Operating Temperature (∗4) |
PCB terminal: –55 to +70°C (no freezing) Others: –55 to +60°C (no freezing) | ||
| Operating Humidity | 5 to 85% RH (no condensation) | ||
| Storage Temperature | –55 to +70°C RH (no freezing) | ||
| Storage Humidity | 5 to 85% RH (no condensation) | ||
| Weight (Approx.) | 35g | ||
Note: Above values are initial values.
∗1) Measured using 5V DC, 1A voltage drop method
∗2) Measured at operating frequency of 120 operations/min (failure rate level P, reference value)
∗3) Measured at the rated voltage (at 20°C), excluding contact bouncing; Release time of AC relays with RC: 25 ms maximum Release time of DC relays with diode: 40 ms maximum
∗4) Measured at the rated voltage
