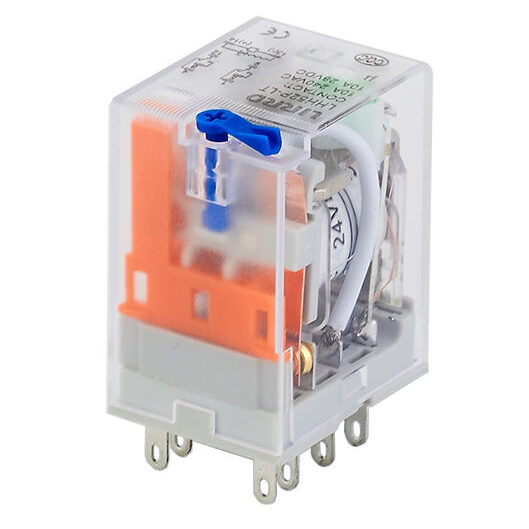

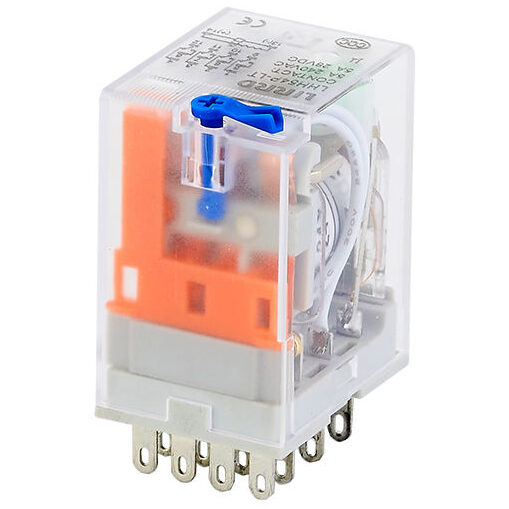

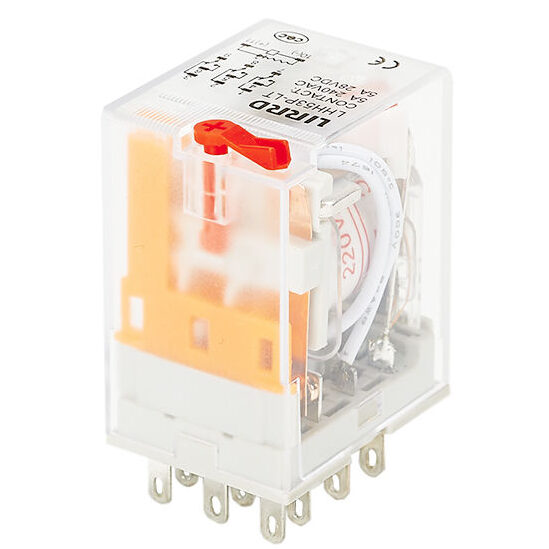

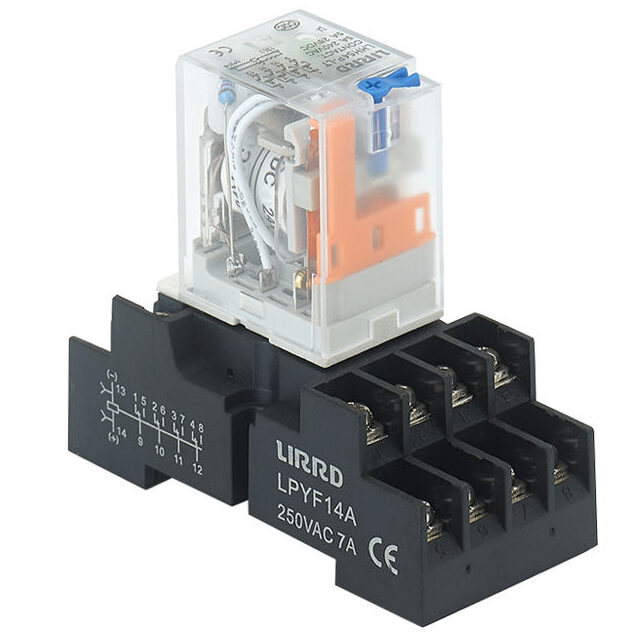

Rơ le trung gian Lirrd – loại chân dẹt 8 chân 11 chân 14 chân
| Model | LHH52P-LT |
LHH53P-LT |
LHH54P-LT |
|
| Contact Form | 2Z 2H 2D | 3Z 3H 3D | 4Z 4H 4D | |
| Vật liệu tiếp điểm | Hợp kim bạc | |||
| Contact capacity (resistive) | 10A 12VDC / 28VDC / 48VAC / 110VAC / 240VAC | 5A 12VDC / 28VDC / 48VAC / 110VAC / 240VAC | ||
| Coil Power | AC(VA) | ≤1.2 | ||
| DC(W) | ≤0.9 | |||
| Coil Voltage | AC(V) | 6~380 | ||
| DC(V) | 6~220 | |||
| Pick-up Voltage | DC:≤75%、AC:≤80% (50/60Hz) | |||
| Drop-out Voltage | DC:≥10%、AC:≥30% (50/60Hz) | |||
| Max Voltage | 110% | |||
| Contact Resistance（ mΩ） | ≤50mΩ | |||
| Dielectric Strength | Between Open Contacts | ≥1000VAC | ||
| Contacts Pieces | ≥1000VAC | |||
| Between Coil & Contacts | ≥1500VAC | |||
| Insulation Resistance (MΩ)at 500VDC | ≥100MΩ | |||
| Service Life | Electrical | min 10^5 (tần số: trên 1 lần/1 giây, tắt 1 lần/1 giây) | ||
| Mechanical | min 1000000 (Tần suất: 300 lần/1 phút) | |||
| Ambient Temperature（ ℃） | -25~+55℃ | |||
| Terminal Type | Insertion or welding type | |||
| Protection Type | closed | |||
| Suitable Socket | LPYF08A
|
LPYF11A
|
LPYF14A
|
|

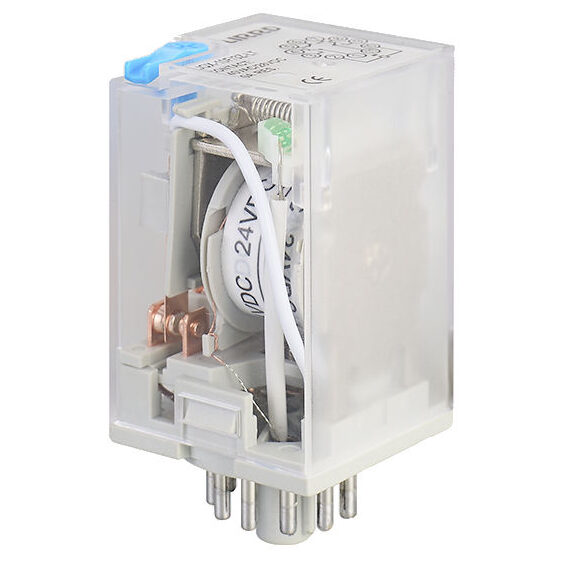

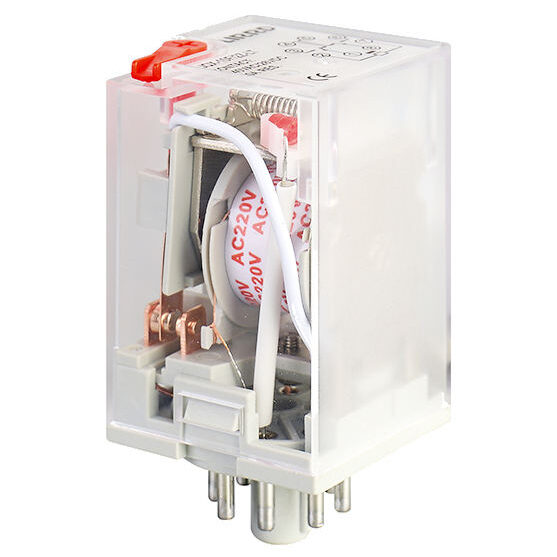

Rơ le trung gian Lirrd – loại chân tròn 8 chân 11 chân
| Model | LMK2P-LT
|
LMK3P-LT
|
|
| Contact Form | 2Z 2H 2D | 3Z 3H 3D | |
| Contact Material | Silver Alloy | ||
| Contact capacity (resistive) | 10A 12VDC / 28VDC / 48VAC / 110VAC / 240VAC | ||
| Coil Power | AC(VA) | ≤2.5 | |
| DC(W) | ≤1.5 | ||
| Coil Voltage | AC(V) | 6~380 | |
| DC(V) | 6~220 | ||
| Pick-up Voltage | DC:≤75%、AC:≤80% (50/60Hz) | ||
| Drop-out Voltage | DC:≥10%、AC:≥30% (50/60Hz) | ||
| Max Voltage | 110% | ||
| Contact Resistance（ mΩ） | ≤50mΩ | ||
| Dielectric Strength | Between Open Contacts | ≥1200VAC | |
| Contacts Pieces | ≥1500VAC | ||
| Between Coil & Contacts | ≥1500VAC | ||
| Insulation Resistance (MΩ)at 500VDC | ≥100MΩ | ||
| Service Life | Electrical | min 10^5 (tần số: trên 1 lần/1 giây, tắt 1 lần/1 giây) | |
| Mechanical | min 1000000 | ||
| Ambient Temperature（ ℃） | -25~+55℃ | ||
| Terminal Type | Insertion | ||
| Protection Type | closed | ||

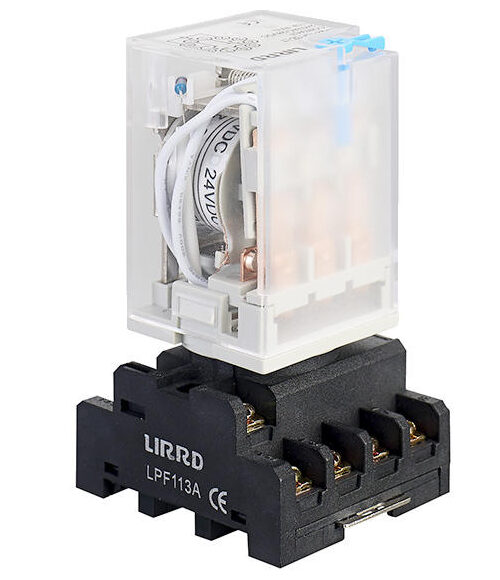

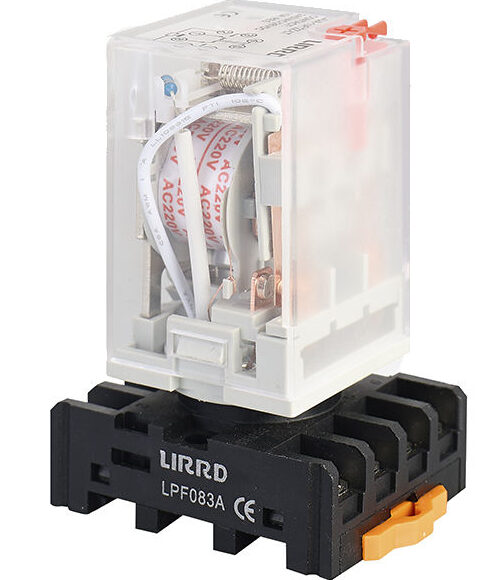

| Suitable Socket | LPF083A
|
LPF113A
|
|

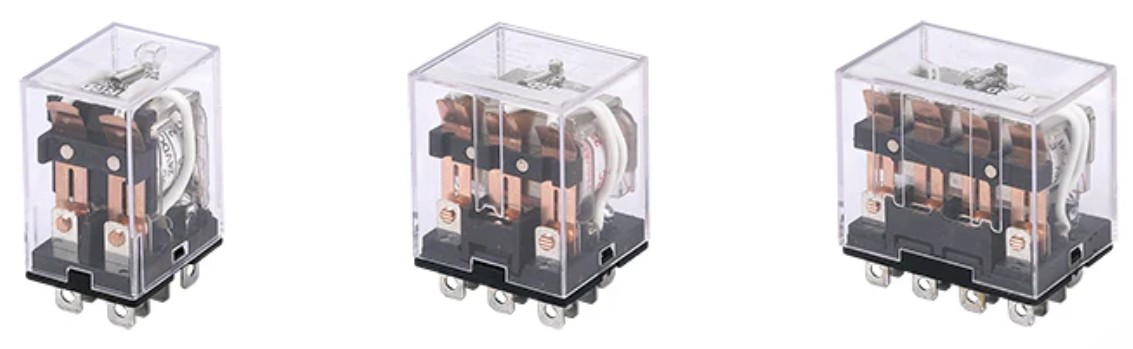

Rơ le trung gian loại to 8 chân LY2, 11 chân LY3 và 14 chân LY4
| Model | LY2 | LY3 | LY4 | |
| Dimentions (mm) | 27.3*21*35.2 | 30.8*27.3*35.2 | 41*27.3*35.2 | |
| Contact Form | 2Z 2H 2D | 3Z 3H 3D | 4Z 4H 4D | |
| Contact Material | Silver Alloy | |||
| Resistance Performance Of Contactor Capacity | 10A 12VDC / 28VDC / 48VAC / 110VAC / 240VAC | |||
| Coil Power at 23°C | DC(W) | 1Z 2Z≤0.9W, 3Z≤1.5W, 4Z≤1.6W | ||
| AC(VA) | 1Z 2Z≤1.2VA, 3Z≤2VA, 4Z≤2.5VA | |||
| Coil Voltage | DC(V) | 6~220V | ||
| AC(V) | 6~380V | |||
| Pick-up Voltage at 23°C | DC≤75% AC≤80% | |||
| Drop-out Voltage at 23°C | DC≥10% AC≥30% | |||
| Max Voltage at 23°C | 110% | |||
| Contact Resistance(at 6VDC 1A) | ≤100mΩ | |||
| Dielectric Strength | Between Open Contacts | ≥1200VAC 50Hz/1min Leakage Current 1mA | ||
| Contacts Pieces | ≥1500VAC 50Hz/1min Leakage Current 1mA | |||
| Between Coil & Contacts | ≥1500VAC 50Hz/1min Leakage Current 1mA | |||
| Insulation Resistance(MΩ) at 500VDC | ≥500MΩ | |||
| Service Life | Electrical | min 100,000 Times (Frequency:On 1 Time/1S,Off Time/1S) | ||
| Mechanical | min 1,000,000 Times (Frequency:300 Times/1min) | |||
| Ambient Temperature | -25°C ~ +55°C | |||
| Teminal Type | Insert Type, Welding Type | |||
| Đế rơ le | LPTF08A | LPTF11A | LPTF14A | |
| Product Weight | 40g | 50g | 60g | |

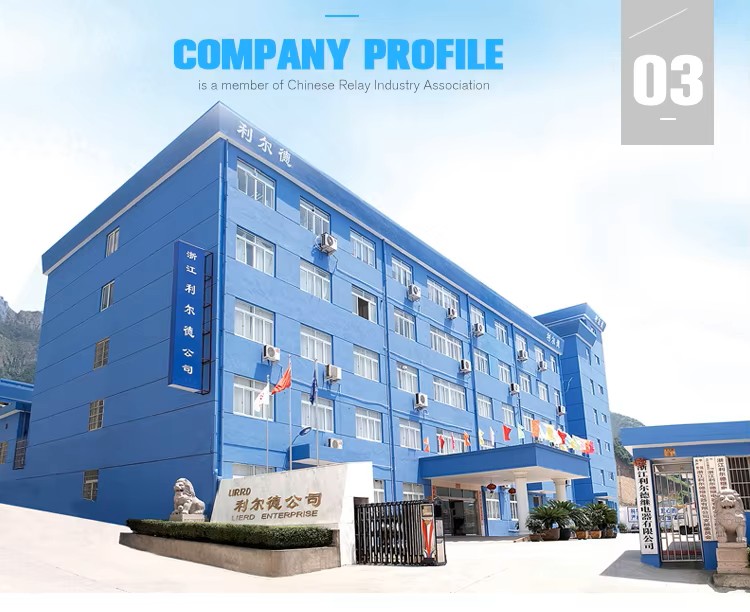

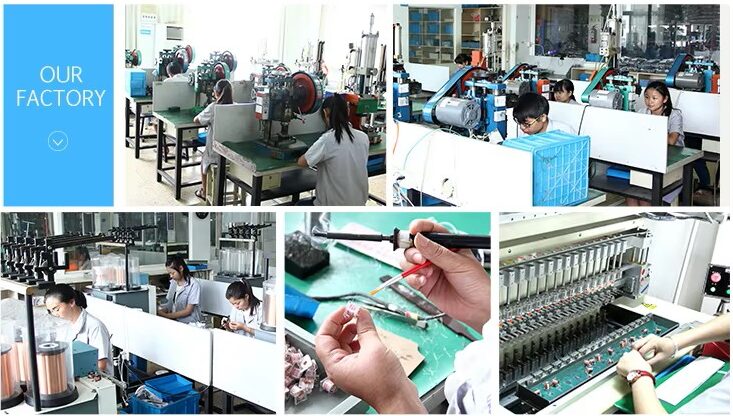

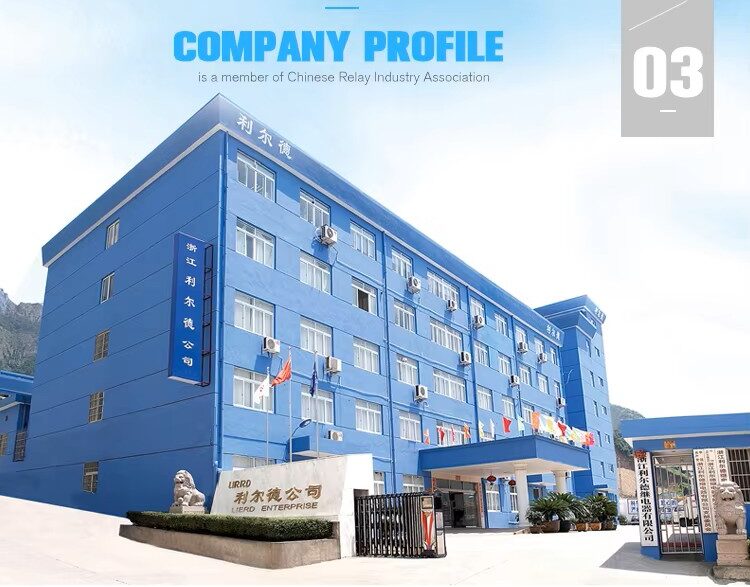

Giới thiệu về LIRRD relay
 |
 |
 |
Thành lập năm 1995, Chiết Giang Lirrd đã được tập trung vào các Rơ Le cho điều khiển công nghiệp với 24 năm kinh nghiệm.Sản phẩm chính là rơle điện từ, rơle trạng thái rắn, rơle thời gian, ổ cắm Rơle, đồng hồ đo điện áp/điện áp, Công tắc thời gian, Bộ đếm, v. v.
Các chứng chỉ cho sản phẩm rơ le của Lirrd.
 |
|||
 |
|||
 |
|||
 |
|||
 |
|||
 |
|||
 |
LIRRD đã thông qua các hệ thống quản lý chứng chỉ ISO9001:2015, ISO14001:2015. Giấy chứng nhận chất lượng CCC, CQC được phê duyệt cho thị trường trong nước. CE, UL có đủ điều kiện cho thị trường xuất khẩu.
